Экспоненциальный ГУН

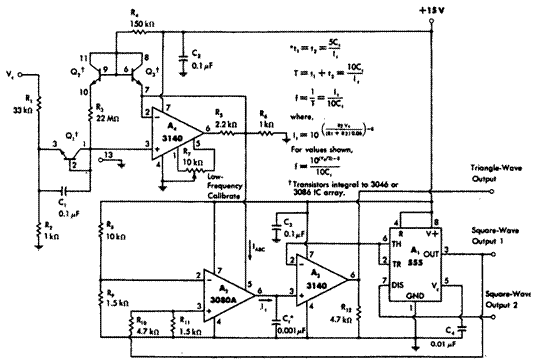

Схема ГУН (рис.) может эксплуатироваться при линейном масштабе изменения управ ляющего напряжения от времени и с логарифмической зависимостью частоты генератора, как это требуется при снятии частотной характеристики того или иного устройства. Полез ный диапазон изменения частоты схемы составляет 4 декады. Приведенные на схеме значе-. ния обеспечивают диапазон изменения тока таймера от 10 нА до 100 мкА, что позволяет получить полосу частот ГУН от 1 Гц до 10 кГц. Диапазон входного напряжения при коэф фициенте преобразования 60 мВ/декаду устанавливается с помощью делителя напряжения R,—R2, который позволяет выбрать большие и более необходимые входные напряжения схемы.
