Точная дистанционная настройка генератора

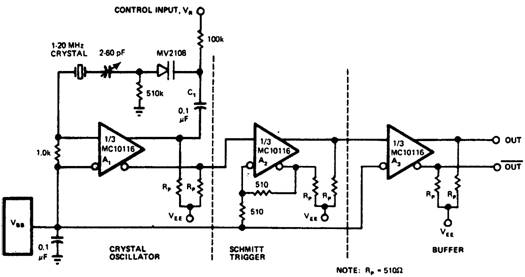

В цепи обратной связи генератора последовательно к кварцевому резонатору подключают варикап (рис.). Диапазон изменения его емкости получается от 50 до 12 пФ при измене нии управляющего напряжения в диапазоне от 0 до 30 В. Диод заменяется регулируемым конденсатором 2—60 пФ, который изменяет частоту генератора в зависимости от отпи рающего напряжения. Инверсный вход элемента А1 микросхемы МС10116 связан с эталон ным напряжением VBb, которое приложено к инверсному входу и которое является одно временно средним напряжением амплитуды выходного сигнала усилителя. Элемент А2 под ключается, как триггер Шмитта для получения быстрого времени нарастания и затухания. Отклонение частоты в обе стороны от средней частоты кварцевого резонатора находится в диапазоне от ±50 до ±300 РРМ (где PPM — arts per million, миллионных долей) для кварцев с частотами между 1 и 20 МГц.
