Высокоскоростной управляемый напряжением задающий генератор

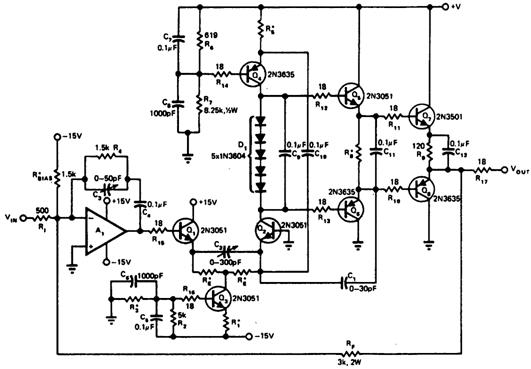

Высокоэффективная схема задающего генератора (рис.) обладает высокой скоростью 4000 В/мкс реагирования на управляющее напряжение, при использовании источника пита ния на 80 В. Уровень выходного сигнала может быть до +30 В. Схема может работать с большой частотой скорости модуляции до 20 МГц соответствующими 60-вольтовыми ва рикапами и при малых сигналах в диапазоне частот до 86 МГц. Операционным усилителем на входе может быть модель типа 770 от компании-производителя М. S. Kennedy или дру гой ОУ с затуханием 6 дБ на октаву. Буферный усилитель может иметь высокое усиление. В схеме применяются: резистор RE — 250 Ом, R1 — 100 Ом, R3 — 4,3 кОм, R5 — 170 Ом и R8 — 90 Ом.
