Схема ГУН с удвоенным диапазоном управления

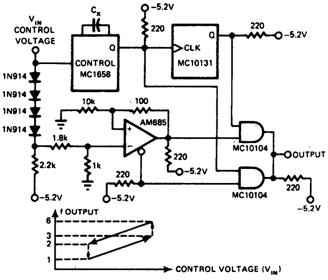

Схема (рис.) удваивает коэффициент отклонения частоты, заданный генератором, управляемым напряжением (ГУН). Управляющее напряжение для ГУН, выполненного на микросхеме МС1658. с диапазоном изменения от 0 до 2 В ослабляется и подается на опера ционный усилитель АМ685, который подключен, как компаратор. Если управляющее на пряжение достигает предела и превосходит эталонное напряжение усилителя, то детектор переключается в противоположное состояние. На выходе схемы, таким образом, появляется либо непосредственно сигнал с частотой ГУН, либо сигнал с частотой ГУН, поделенной на 2.

Схема ГУН с удвоенным диапазоном управления
