10-минутный таймер со световой индикацией

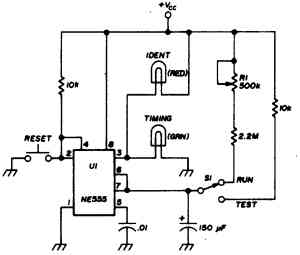

Красная сигнальная лампа таймера включается в конце временного периода, который может регулироваться потенциометром R1 от 7 до 11 мин, напоминая оператору любительской радиостанции о подаче кодового сигнала опознавания станции каждые 10 мин, как это требуется Федеральной комиссией связи (FCC). Зеленая лампа показывает, что таймер работает. Лампы не должны потреблять ток более 100 мА, чтобы таймер на микросхеме NE555 не перегружался. Для питания схемы может использоваться источник постоянного тока с напряжением от 9 до 12 В.
