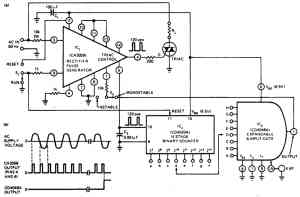

Схема задержки от 0,5 до 136 сек с точностью, зависящей от частоты сети переменного тока

Схема позволяет получать временные задержки с выбранным шагом от 0,5 сек и с точностью, которая зависит от частоты сети переменного тока. Микросхема 1C1 на выводах 4 и 6 формирует 120 импульсов в секунду (120 Гц) с длительностью 100 мкс. Импульсы формируются при каждом проходе через нуль напряжения сети частотой 60 Гц. Первые 6 разрядов микросхемы 1С2 определяют тактовые импульсы с периодом 0,5 сек на выходе седьмого разряда счетчика. Двоичные выходные сигналы получаются на выходах в точках от "а" до "h" для 1Т, 2Т, 4Т ... 128Т. Таким образом, для одной минуты нужно устанавливать (примерно 112Т) 64Т + 32Т + 16Т соединения точек "е-Е", "f-F" и "g-G". Все неиспользуемые входы логических элементов "И" микросхемы 1С3 нужно подключать к напряжению VDD1
