Временной компаратор

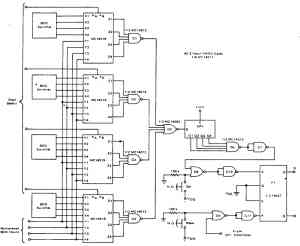

Цифровая схема сравнивает время, предварительно заданное с помощью двоично-десятичных переключателей (BCD Switches), установленных на входе схемы, со временем 24-часовых промышленных первичных часов. Код времени и код с переключателей поступает на счетверенные мультиплексоры 2 в 1, выполненные на микросхемах МС14519 компании Motorola. При совпадении предварительно установленных значений времени компаратор включает управляемое устройство в это время. Второй набор компараторов может использоваться для того, чтобы выключать устройство, если достигнуто предварительно выбранное время. Выход Q RS-триггера F1 на микросхеме 14027 может использоваться для того, чтобы переключать мощную нагрузку посредством управляющей схемы, открывающей симистор через оптрон, который необходим для развязки от сети. Напряжение питания представленной схемы составляет +5 В.
