Схема последовательного таймера

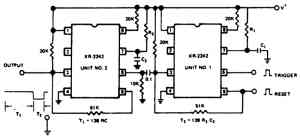

Второй таймер схемы с большой длительностью задаваемых временных интервалов на микросхеме XR-2242 (он расположен слева) производства компании Ехаг будет запускаться, если первый таймер закончит свой цикл, продолжительность которого равна 128R1C1. После поступления сигнала от триггера на выходе первого таймера остается низкий уровень до момента окончания периода T1 = 128R1C1. После окончания периода Т1 на выходе первого таймера появляется высокий уровень сигнала, своим фронтом запускающий второй таймер с периодом Т2 = 128R2C2. По окончании периода Т2 схема переходит снова в ждущий режим.
