Амперметр для печатных токопроводящих дорожек

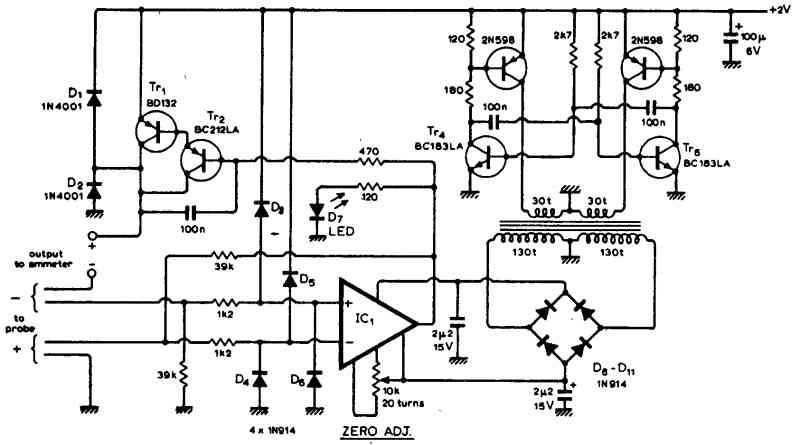

Измерение тока дает возможность тестирования отдельных проводников печатной платы без их разделения. У пробника амперметра имеется 4 выступающих провода, которыми касаются измеряемой токопроводящей дорожки. В схеме можно использовать операционный усилитель типа 741, но более дорогой 725С дает лучшие результаты. Если у всех 4 проводов пробника есть контакт, падение напряжения появляется на входе дифференциального усилителя. Входное напряжение операционного усилителя стремится к О, если выходной ток похож на неизвестный ток, который течет через токопроводящую дорожку.
