Таймер с установкой времени от 1 до 99 мин с помощью дискового цифрового переключателя

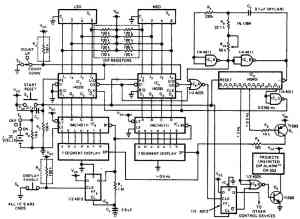

Схема разработана для контролирования времени длительности событий или для начала событий после заданного интервала времени, который может устанавливаться с помощью двух цифровых двоично-десятичных дисковых переключателей. Цифровой отсчет схемы показывает оставшееся время, как, например, напоминание для докладчика. Звуковая сигнализация сообщает об окончании интервала времени, а мигающая десятичная точка указывает, что счетчик работает, Устройство питается от двух миниатюрных элементов питания. Для экономии энергии питания индикация обычно отключается, но нажатием на клавишу дисплея "ENABLE" (Разрешено) можно включить отображение примерно на 4 сек.
