Цифровое дистанционное программирование таймера

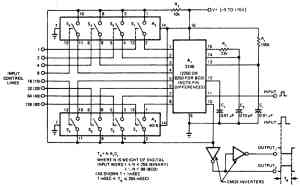

В схеме может использоваться двоичная или двоично-десятичная логика для выбора задержки моностабильного таймера А1 задержки которого образуют сумму из многократных коротких времен задержки. Время задержки программируется парой аналоговых переключателей 4016 (А2 и А3). Данная пара таймера активируется, если соответствующий цифровой вход линии управления устанавливается на высокий логический уровень и деак-тивируется при низком уровне. Программируемым временным диапазоном являются 1— 255 мс для таймера 2240 и 1—99 мс для таймера 2250 или 8250. Основной интервал может изменяться при использовании с другими приложениями. Каскад CMOS-инверторов на выходе позволяет получать допустимые логические уровни. Хотя схема работает в указанном диапазоне напряжения питания, преобразователь оптимален для напряжений 10—15 В.
