Измерительный прибор для определения полярности сети

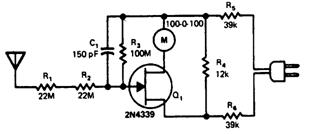

Прибор (рис.) используется для проверки, правильности выполнения электрического монтажа защитного заземления в штепсельной розетке. Схема сравнивает форму волнооб разного напряжения на фазе с потенциалом переменного тока от 10 до 40 В и частотой 60 Гц, принимаемого антенной, в качестве которой может быть человеческое тело. Прибор является синхронным детектором, который становится проводящим в переключающихся полуволнах в зависимости от того, положительно ли напряжение на затворе полевого тран зистора по сравнению с истоком или стоком. Для индикации используется миллиамперметр постоянного тока со средним положением. Если штепсельная вилка помещается в розетку и отсутствует защитное заземление, то стрелка измерительного прибора будет находиться в среднем положении. С безупречно заземленной штепсельной розеткой измерительный прибор отклоняется в одну или другую сторону до конца.
