Источники бесперебойного питания

UPS - или источники бесперебойного питания широко применяются во всем мире. Источник бесперебойного питания из себя представляет резервный источник электричества, который может быть задействован для получения сетевого напряжения во время перебоев бытовой сети. Многие из нас используют применяют источники бесперебойного напряжения в домах, часто для питания компьютера. Что из себя представляет бесперебойник и как он работает?

На самом деле, источник бесперебойного питания из себя представляет повышающий преобразователь напряжение. На выходе силового трансформатора образуется переменное напряжение с номиналом 220 Вольт. Именно от такого напряжения питаются все бытовые устройства, в том числе и компьютер. Давайте вникнем в суть работы источников бесперебойного питания.

Любой преобразователь напряжения должен иметь задающий генератор. Тут использована двухканальная микросхема, которая вырабатывает прямоугольные импульсы с частотой 50-60Гц. Частота ровна сетевой, поэтому в бесперебойниках часто используют трансформаторы с железным сердечником. Такое решение имеет свои особенности - достоинства и недостатки.

Основной недостаток применения таких трансформаторов, является их вес, следовательно и размеры. Во-вторых, такие трансформаторы работают довольно шумно, можно услышать шум 50Гц, в импульсных схемах повышенной частоты этого нет; Импульсный трансформатор с мощностью в 1 кВт до 30 раз меньше обычного (железного). Так если импульсные схемы гораздо мощнее и компактнее, почему в бесперебойниках не применяются ? Ответ достаточно простой - импульсные схемы работают на повышенных частотах 20-60кГц, при такой частоте бытовые приборы могут выйти из строя. Именно по этой причине источники бесперебойного питания вырабатывают переменное напряжение с частотой 50 Герц, что равносильно частоте бытовой сети 220 Вольт.

Единственное отличие беспереобойника и сети 220 Вольт - форма выходных импульсов. Все мы знаем, что в розетке 220 Вольт 50 Герц, а форма импульсов - синусоида. Бесперебойник (да и впрочем почти все преобразователи напряжения) обеспечивает прямоугольную форму импульсов.

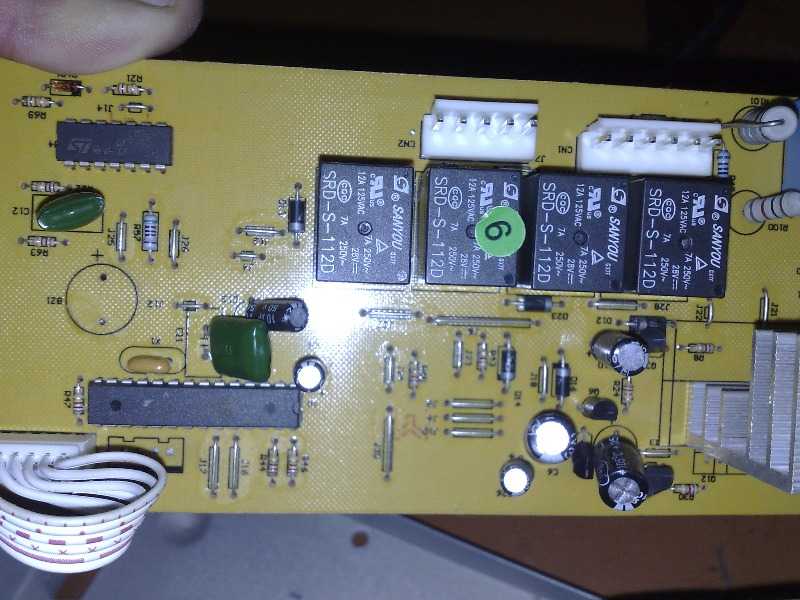

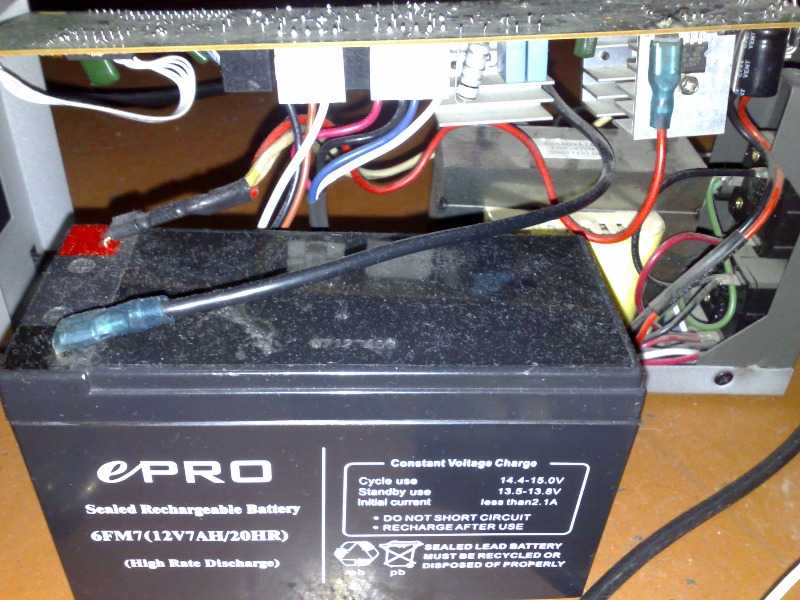

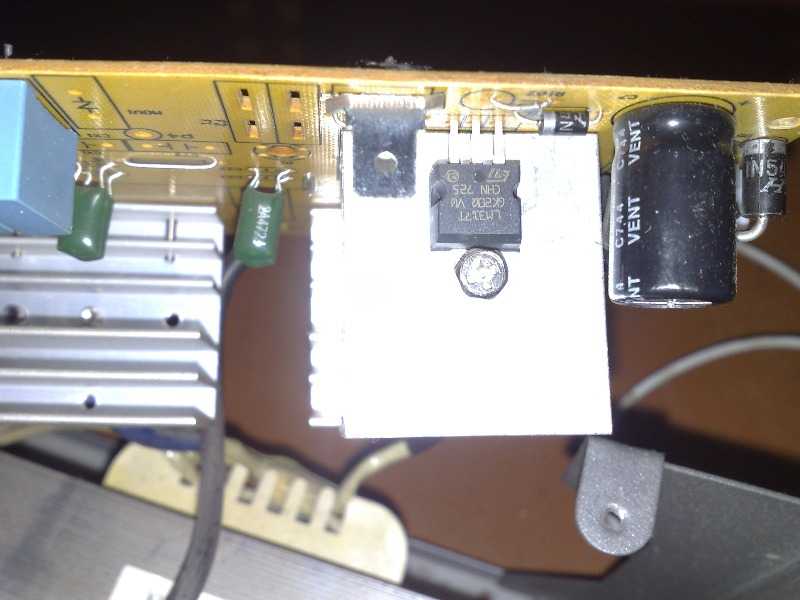

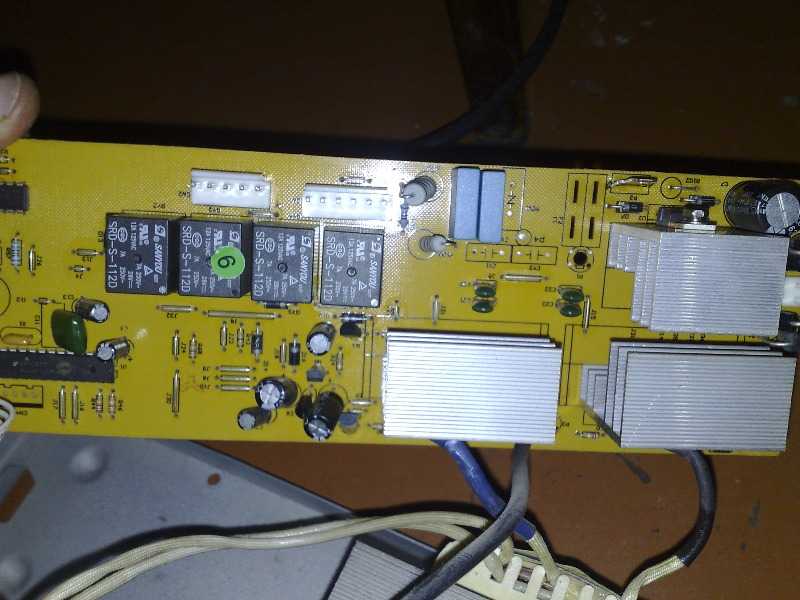

Рассмотренный бесперебойник имеет встроенный свинцово - гелиевый аккумулятор 12 Вольт 7Ампер/час. В качестве силовых ключей использованы полевые транзисторы IRF3205. Мощность такого бесперебойника, по словам производителя - 600ватт (но в реале не более 400).
