Преобразователь напряжение-частота

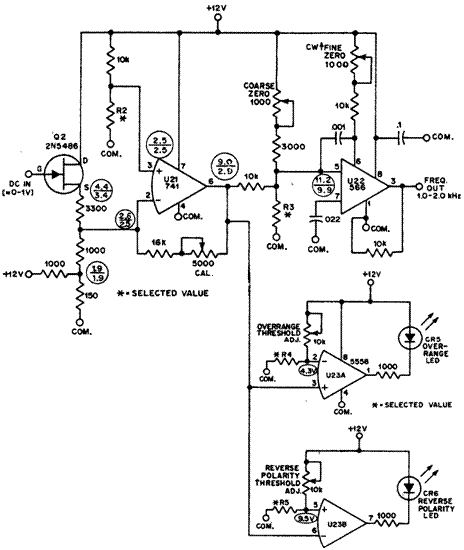

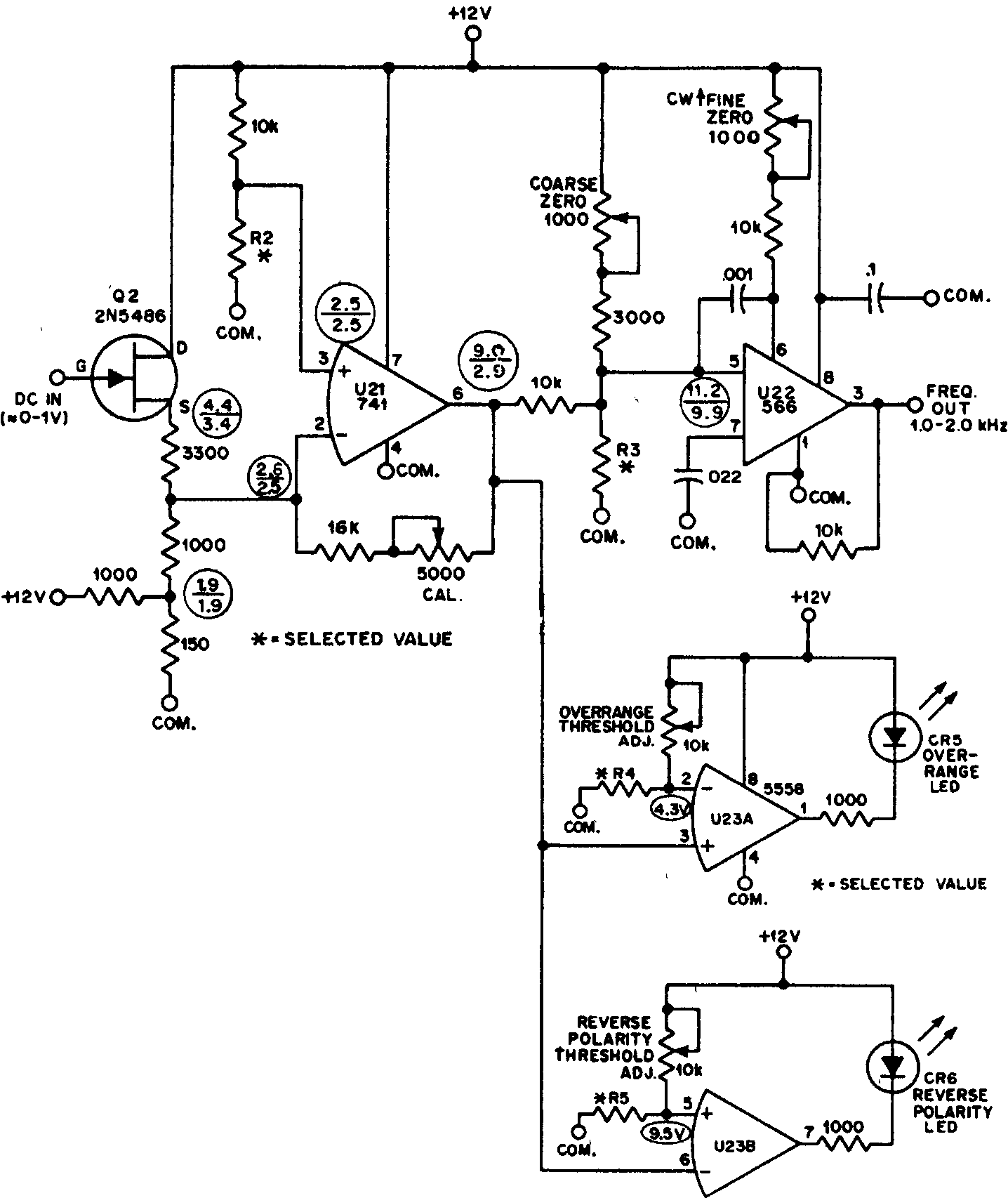

Схема преобразователя (рис.) может использоваться для измерения напряжения прак тически с любым счетчиком частоты. Только последние три разряда показывают напряже ние. Генератор, управляемый напряжением U22 работает на частоте 1000 Гц, если вход схемы заземлен через резистор R3 с сопротивлением 56 кОм. Счетчик предварительно ус тановлен на значение "9000". Для напряжения 0 В подсчет стартует от "9000" и продолжа ется до "10000" на индикации, за исключением, что левая единица переполняет счетчик и отображение опять-таки равно "0". Если напряжение составляет +1 В, то микросхема U22 генерирует частоту 2000 Гц, что отображается на счетчике как "1000". Для больших значе ний измеряемого напряжения, таких как 10, 100 и 1000 В, перед входом схемы следует установить делитель напряжения, приводящий эти значения к диапазону 0—I В. Переклю чатель диапазонов должен быть подключен таким образом, чтобы десятичная точка появля лась в соответствующем разряде. Для резистора R2 используется сопротивление 2,7 кОм. Сигнал с выхода микросхемы U21 поступает к узлу индикации превышения диапазона и смены полярности, собранном на сдвоенном операционном усилителе U23 и светодиодах CR5 и CR6 типа 276-041 компании Archer или эквивалентных. Величины резисторов R4 и R5 зависят от дрейфа входного сигнала и точного питающего напряжения, первоначально резистор R4 должен иметь сопротивление 2700 Ом, а резистор R5 — 18 кОм.
