Цифровой вольтметр на интегральной схеме со стрелочным измерительным прибором

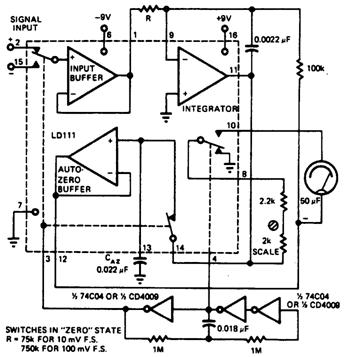

Аналоговая часть устройства обработки на микросхеме Siliconix LDlll используется для цифрового вольтметра (рис.), чтобы согласовать желаемые функции цифрового вольтметра со средним значением формирующей функции измерительного механизма. Га рантированная область измеряемого входного сигнала прибора находится в пределах от 10 мВ до 3 В, а вот при необходимости использования больших входных напряжений на входе схемы нужно применить делитель напряжения. Любой дифференциальный вход схемы имеет высокое входное сопротивление, измеряемое гигаомами. Для питания схемы требуется источник, состоящий всего лишь из двух батарей с напряжением 9 В.
