Схема индикации полярности цифрового вольтметра

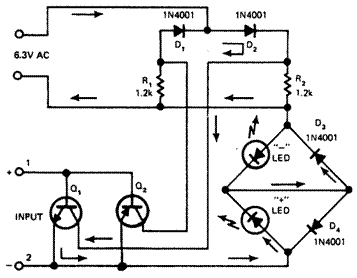

Транзисторы Q1 и Q2 представленной схемы индикации (рис.) должны быть парами Дарлингтона, чтобы иметь несущественную нагрузку для внешней цепи на входе схемы. Без входного сигнала ток от 6,3-вольтового источника напряжения переменного тока в зависи мости от знака полуволны течет либо через диод D2 и резистор R2, либо через резистор R1 и диод D1 обратно в источник. Положительный сигнал на входной клемме 1 открывает тран зистор Q1 и тем самым образует новый путь для суммарного тока, минуя резистор R2 через открытый транзистор, светодиод "+" LED, диод D3 и далее в источник переменного тока. В результате этого загорится светодиод LED. Таким же образом отрицательный сигнал зажигает другой светодиод "-" LED. Необходимый источник переменного тока с напряже нием 6,3 В может быть взят из цифрового вольтметра.

Схема индикации полярности цифрового вольтметра
