Электронные трансформаторы

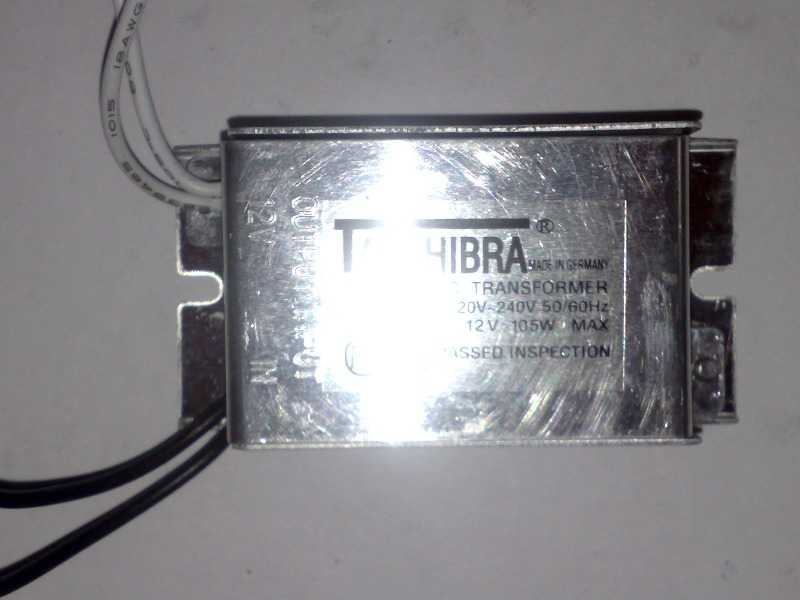

Электронные трансформаторы начали входить в моду совсем недавно. По сути, электронный трансформатор является импульсным блоком питания, который предназначен для понижения сетевых 220 Вольт до 12 Вольт. Такие трансформаторы применяются для питания галогенных ламп 12 Вольт. Мощность выпускаемых ЭТ на сегодня 20-250 Ватт. Конструкции почти у всех схем подобного рода схожи друг с другом. Это простой полумостовой инвертор, достаточно не стабильный в роботе.

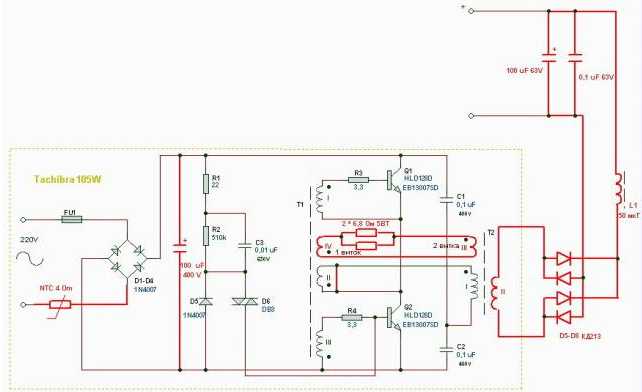

Схемы лишены защиты от КЗ на выходе импульсного трансформатора. Еще одним недостатком схемы является то, что генерация происходит только тогда, когда на вторичную обмотку трансформатора подключают нагрузку определенной величины. Я решил сегодня написать статью, поскольку считаю, что ЭТ может быть использован в радиолюбительских конструкциях в качестве источника питания, если внести некоторые альтернативные решения в схему ЭТ. Суть переделки - дополнить схему защитой от КЗ и заставить ЭТ включаться при подаче сетевого напряжения.

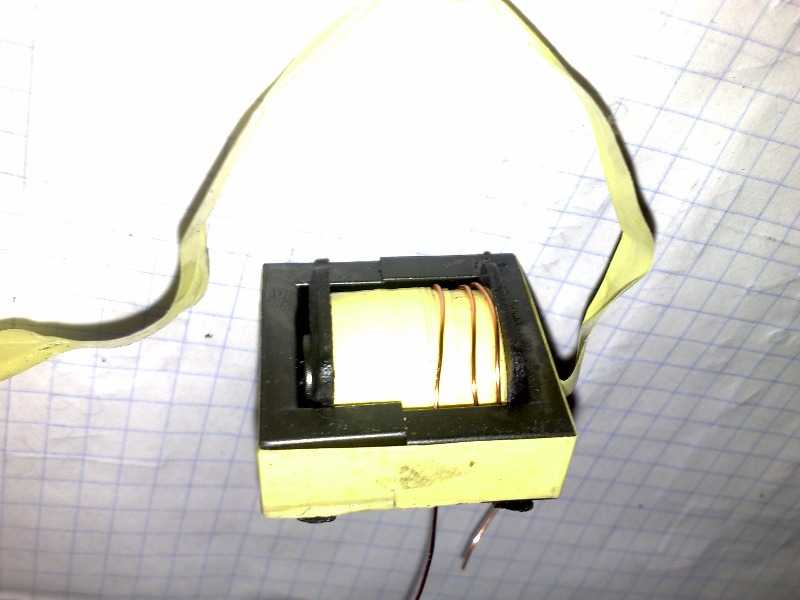

На самом деле переделка достаточно проста и не требует особых навыков в электронике. На плате трансформатора мы можем увидеть два трансформатора - основной (силовой) и трансформатор ОС. Трансформатор ОС содержит 3 отдельные обмотки. Две из них являются базовыми обмотками силовых ключей и состоят из 3-х витков. На этом же трансформаторе есть еще одна обмотка, которая состоит всего из одного витка. Эта обмотка последовательно подключена к сетевой обмотке импульсного трансформатора. Именно эту обмотку нужно снять и заменить перемычкой.

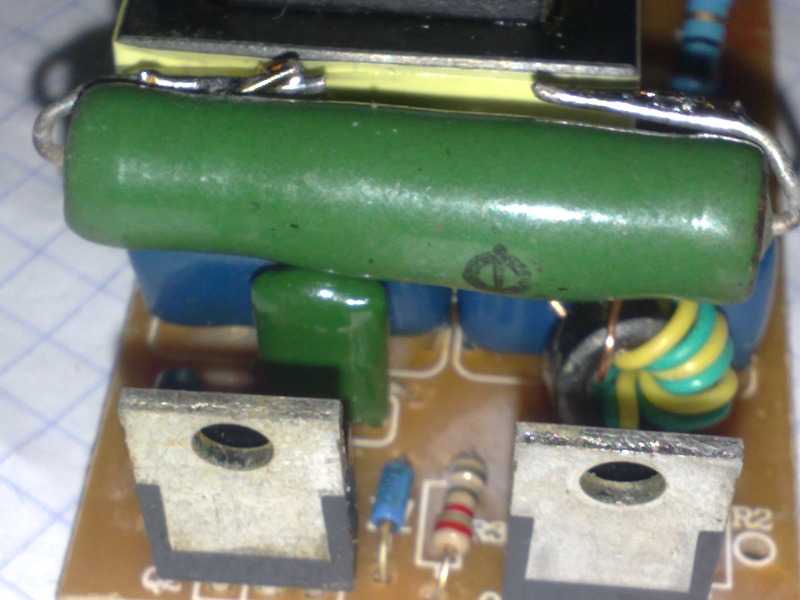

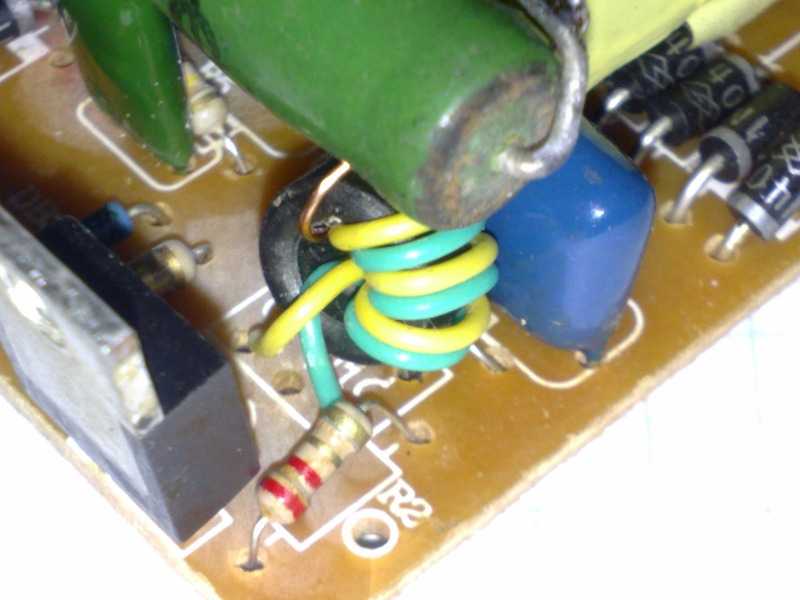

Дальше нужно поискать резистор с сопротивлением 3-8 Ом (от его величины зависит срабатывания защиты от КЗ). Далее берем провод с диаметром 0,4-0,6мм им мотаем два витка на на импульсном трансформаторе, затем 1 виток на трансформаторе ОС. Резистор ОС подбираем с мощностью от 1 до 10 ватт, он будет перегреваться и достаточно сильно. В моем случае использован проволочный резистор с сопротивлением 6,2Ом, но не советую использовать их, поскольку проволока имеет некоторую индуктивность, что может повлиять на дальнейшую работу схемы, хотя точно сказать не могу - время покажет.

При КЗ на выходе тут же сработает защита. Дело в том, что ток во вторичной обмотке импульсного трансформатора, а также и на обмотках трансформатора ОС резко спадет, это приведет к запиранию ключевых транзисторов.

Для сглаживания сетевых помех на входе питания установлен дроссель, который был выпаян от другого ИБП. После диодного моста желательно установить электролит с напряжением не менее 400 Вольт, емкость подобрать исходя от расчета 1мкФ на 1 ватт.

Не стоит замыкать выходную обмотку трансформатора более 5 секунд, поскольку ключи будут греться и могут выйти из строя. Переделанный таким образом импульсный БП включится и без выходной нагрузки. При КЗ на выходе генерация срывается, но схема не пострадает.

В дальнейших статьях мы рассмотрим варианты умощнения электронных трансформаторов такого рода, также добавим выпрямитель на выходе, превращая ЭТ в полноценный импульсный блок питания, который может быть использован для любых целей.
