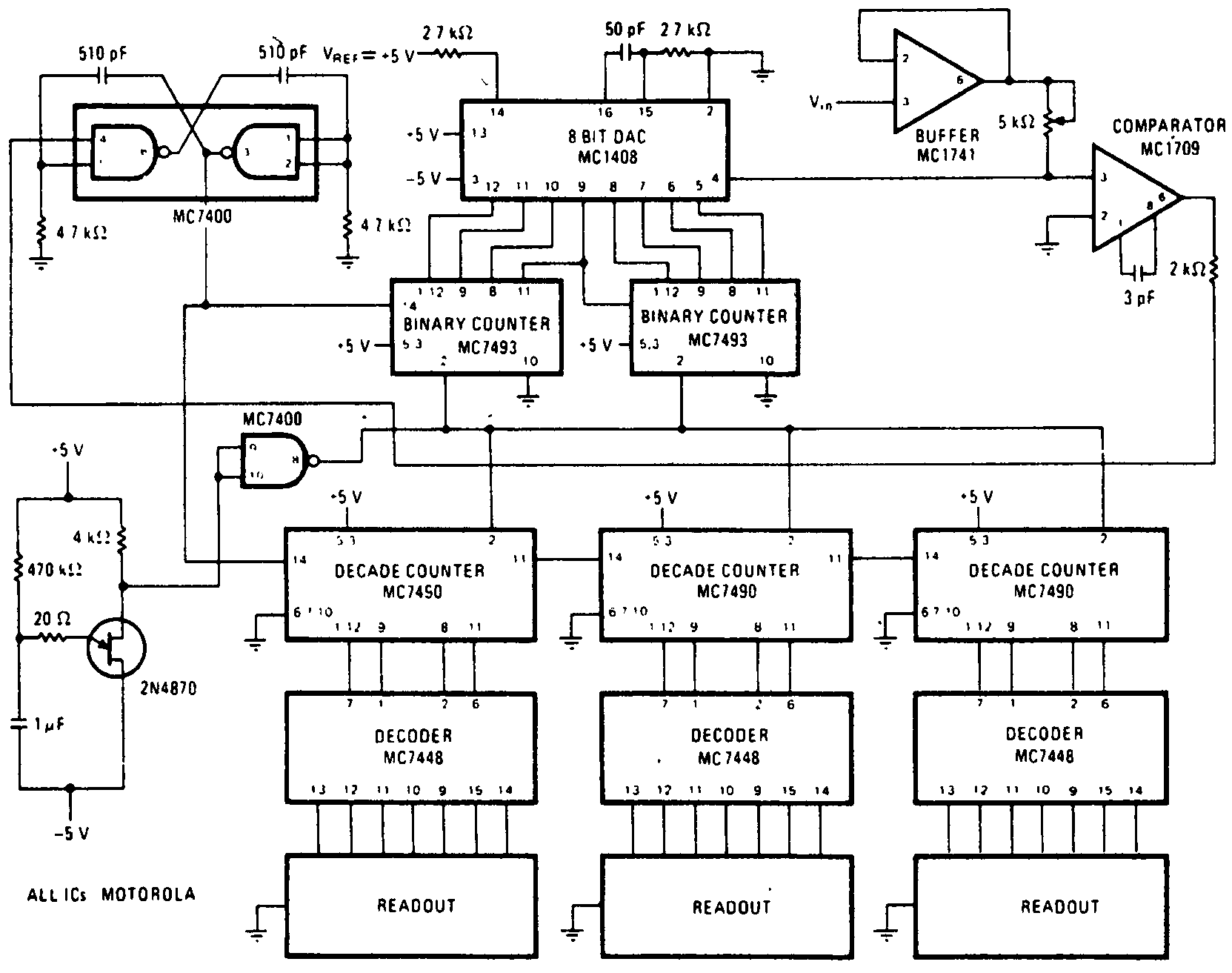

Схема 3-разрядного цифрового вольтметра

Система с обратной связью, которая проектировалась для 8-битного цифроаналогового пре образователя МС1408 производства компании Motorola (рис.), использует синхрони­зированный двоичный счетчик МС7493, чтобы сформировать на выходе преобразователя функцию ступенчатого напряжения. Напряжение на выходе преобразователя с помощью компаратора МС1709 сравнивается с измеряемым входным напряжением V,N, после чего тактовый генератор импульсов останавливается, если уровни напряжений одинаковы. Так товый генератор синхроимпульсов с частотой 330 Гц выполнен на двух логических элемен тах И-НЕ микросхемы МС7400. Генератор на однопереходном транзисторе 2N4870 уста навливает обе группы счетчиков, и измеряемое напряжение считывается в течение 0,5 секунд. Двоично-десятичный 7-сегментный дешифратор МС7448 преобразовывает вы ходы двоично-десятичных счетчиков МС7490 в формат светодиодного дисплея. С приве денными на схеме значениями измерительный прибор Может измерять напряжения вплоть до 2,55 В с шагом 10 мВ. Для измерения других предельных напряжений нужно либо при менить делитель напряжения на входе схемы, либо заменить входной буферный усилитель с фиксированным единичным усилением МС7441 на усилитель с изменяемым коэффициен том усиления.

Схема 3-разрядного цифрового вольтметра
