Схема для формирования временных меток на ленте самопишущих приборов

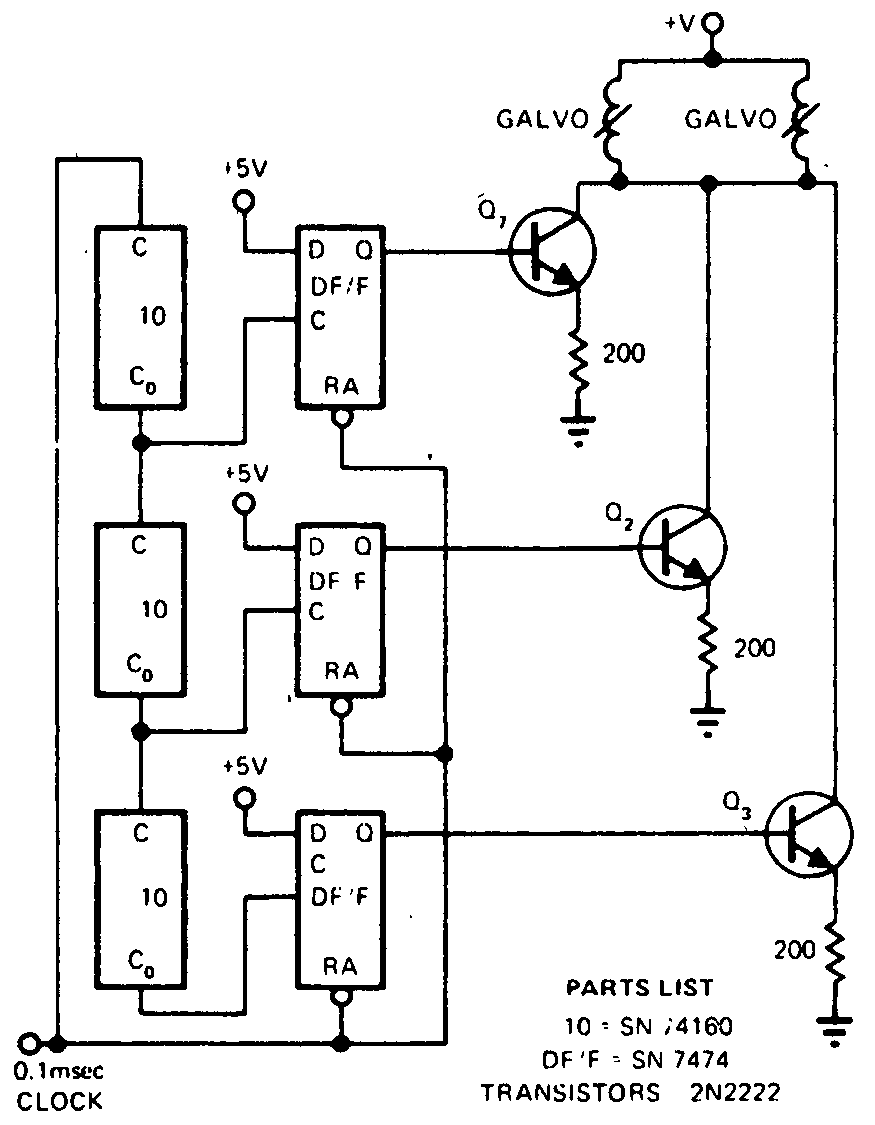

Схема (рис.) управляет двумя гальванометрами "GALVO" для того, чтобы делать от метки на краю ленты самопишущего прибора, которые соответствуют образцовым времен ным меткам. Следует отметить, что 10-миллисекундные метки должны быть вдвое, а 100-миллисекундные метки втрое длинней, чем 1-миллисекундные метки. С помощью раз мещенных таким образом меток на краю ленты, которые соответствуют временному мас штабу, можно легко и точно определять истинное время любой точки на ленте самописца.
