Простейший баг в телефон

Значит так, речь будет идти об изготовлении простейшего миниатюрного передатчика, то есть жучка для прослушивания телефонов. Данный жук может передавать телефонные разговоры на расстояние до 40м. Во первых поясню обозначения на схеме. Прямоугольники это резисторы. Измеряются в омах (килоомах, мегаомах), обозначаются буквой R. Две параллельные черточки - конденсаторы. Измеряются в фарадах (пикофарадах, микрофарадах), обозначение C. Странная х&йня в кружочке это транзистор, обозначается VT. Транзисторов бывает дох... видов, о выборе конкретного чуть позже. Последняя х&йня с обозначением L1 это катушка индуктивности. Представляет из себя просто кусок проволки, намотанный на оправку. Собснно схема :

схема простейшего бага в телефон

R1 - 47 кОм, R2 - 330 Ом, С1 = C2 - 30 пф, L1, VT1, - см. текст.

СБОРКА И НАСТРОЙКА

В первую очередь нужно намотать катушку L1. для этого необходима медная проволка диаметром 0.4 мм, покрытая лаковой изоляцией (ПЭВ). Надо мотануть 6 витков этой проволки на стержень от шариковой ручки. Затем аккуратно зачищаем лаковую изоляцию с третьего витка катушки, таким образом, чтобы можно было припаять к нему отвод. Катушка должна получиться ровной, виток к витку. Вторая важная деталь в схеме - транзистор. В данном случае лучше всего подходит буржуйский BC547BP. Можно и отечественные, здесь выбор побольше : КТ3130, КТ315, КТ368, КТ3102, КТ326, с любым буквенным индексом. Буквами на схеме обозначены выводы транзистора : база (б), коллектор (к), эмиттер (э). Где какие выводы у конкретных транзисторов, узнаете в магазине. Резисторы в схеме типа МЛТ-0.125, конденсаторы керамические. Далее начинаем паять жука по схеме. После того как все будет готово, можно приступить к настройке. Подключаем жучка в разрыв линии, как на рисунке. После разрыва одного из проводов у вас будет два конца, один плюс, другой минус. Где какой выясняете тестером.

подключение простейшего жучка к телефону


Снимаем трубку телефона, ищем сигнал FM приемником (88-108 мГц). В том случае, если слышите искажение звука, то это означает, что катушка намотана криво, придется перемотать. Еще это может быть из-за транзистора. С буржуйскими качество гарантировано, с отечественными нет. Затем настраиваем жучек на незанятый участок диапазона. Чтобы повысить частоту, надо раздвинуть витки катушки, чтобы понизить - сдвинуть. Кажись, вроде, все. Напоследок хочу сказать, что применение данного девайса хорошо описано в УК РФ, так что перед сборкой советую прочитать :)

Етот жук такой простой что сколько я его не делал, он казался большим. Это у меня уже небольшая паранойя багостроителя - все кажется большим и огромным :-)... Вобщем я совсем ох&ел и решил забацать жук внутри катушки. Вот что из этого вышло:

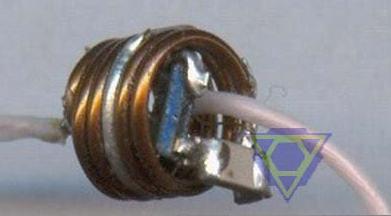

сборка простейшего бага в телефон

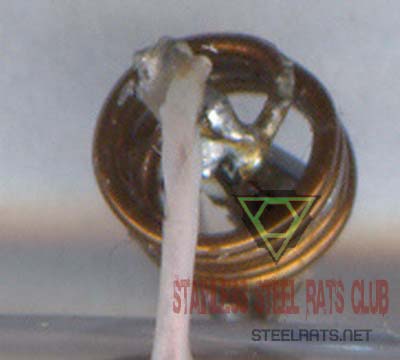

сборка простейшего бага в телефон

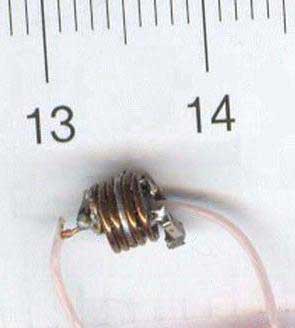

сборка простейшего бага в телефон

Если честно я сам ох&ел, когда жук заработал ;-)). Теперь постараюсь немного сказать о том как мне ето удалось, причем во всех подробностях :-). Сборка начинается с катушки., которая содержит те же 6 витков, но на стержне от ГЕЛЕВОЙ ручки. Следует заранее зачистить и облудить ее концы, тк если вы будете делать это с уже намотанной катушкой, то ей настанет пипец ;-) Потом берем транз и напаиваем прямо на него резистор смещения (между колектором и базой), к базе под углом 90 припаиваем переходной кондер. Затем все это помещается внутрь катушки, эмиттер транзистора ИЗНУТРИ припаитвается к середине катушки. Все это достаточно хорошо видно на снимках, остальное к сожалению осталось за кадром :-). Монтаж остальных деталей производится с помощью тонкой проволки, я использовал ПЭВ-0.15.

автор lamazoid
