Компьютеризованный 8-канальный 4-разрядный цифровой вольтметр

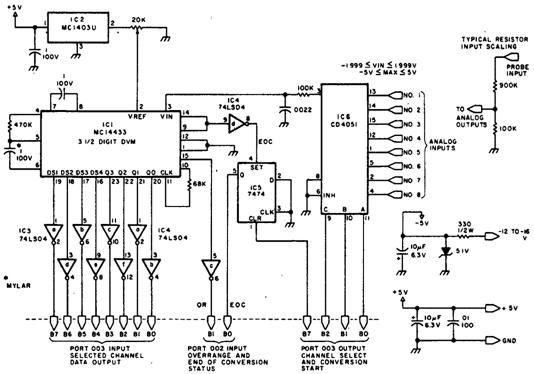

Представленный цифровой вольтметр (рис.) с микропроцессорным компьютерным управлением при помощи программы Basic (Бейсик) способен показать до 8 различных на пряжений постоянного тока на мониторе компьютера. В схеме используется аналогово-цифровой преобразователь МС14433 производства компании Motorola. Неизвестное изме ряемое напряжение, пройдя мультиплексор CD4051, подается на интегратор, который имеет определенную постоянную времени для предназначенной временной границы с целью по лучения выходного напряжения, пропорционального неизвестному напряжению. Компью терная программа заменяет -2,000-вольтовое опорное напряжение, которое поступает от микросхемы IC2 и обеспечивает, чтобы в распоряжении находилось достаточное время для возврата выхода интегратора к нулю. Изменение опорного напряжения на 0,200 В способ ствует тому, что то же показание счетчика от 1999 будет соответствовать максимальному значению напряжения 199,9мВ на приборе. Интегральная схема инициирует около 25 преобраз/сек. Микросхемы IC3 и IC4 типа 74LS04 — выходные буферы порта ввода 003 (PORT 003 INPUT). Микросхема IC5 типа 7474 используется как RS-триггер, а микросхема IC6 типа CD4051 — КМОП-мультиплексор с 8 входами.
