Вольтметр с логарифмической шкалой

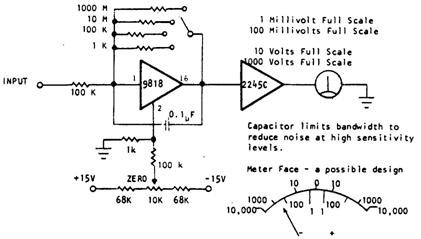

Вольтметр с логарифмической шкалой (рис.), выполненный на операционном усили теле 9818 производства компании Optical Electronics и на микросхеме 2245С, реализующей биполярную логарифмическую функцию, которая перекрывает 4 декады, может служить для определения сигнала на выходе измерительного моста Уитстона, как полупроводнико вый гальванометр или как схема регистрации дифференциального вольтметра или сравни вающего моста. Значения показаний измерительного прибора относительны. Базовая чувст вительность схемы относится к "1" на шкале прибора, что соответствует измеряемому на пряжению 100 нВ. При такой чувствительности полное отклонение измерительного прибора будет при входном напряжении 1 мВ. Другие три позиции переключателя диапазо на при использовании прибора со шкалой 10—0—10 В соответствуют следующим трем пределам измерения: 100 мВ, 10 и 1000 В. Встроенный в операционный усилитель ограни читель напряжения защищает схему от выхода ее из строя при перенапряжении.
