Индикация полярности напряжения для цифрового вольтметра

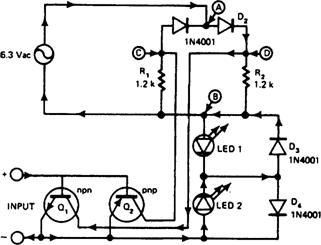

Схема индикации полярности напряжения (рис.) спроектирована для использования с дешевым цифровым вольтметром. С приведенной полярностью сигнала на входе "INPUT" стрелки, показанные на схеме, указывают направление электрического тока. Если открыт n-p-n-транзистор Qr, то светится светодиод LED2, а если открыт p-n-p-транзистор Q2, то светодиод LED1. Транзисторы Q1—Q2 потребляют очень маленький ток, таким образом, их выбор некритичен. С наличием сетевого напряжения в лаборатории, как правило, нет про блем. Однако можно обойтись и без него, применив напряжение от маленького трансфор матора, который гальванически развяжет источник от потребителя, и подавая на него внут ренние тактовые импульсы цифрового вольтметра. Точки "А", "В", "С" и "D" обозначают выводы мостовой выпрямительной схемы.
