Усилитель мощностью 25 Вт для передатчика диапазона 450-470 МГц

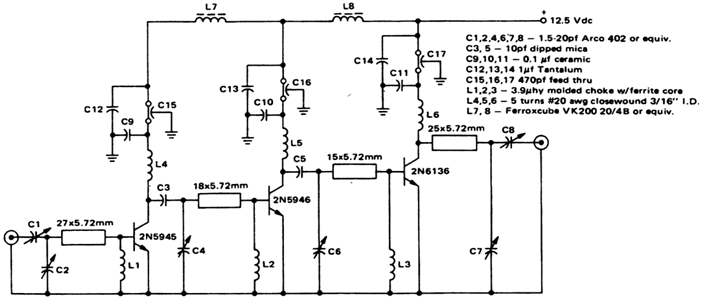

Усилитель мощности (рис. 7.40) для наземной сотовой связи вместе с 12,5-вольтовым передатчиком собран на двусторонней печатной плате. Усиление мощности на частоте 470 МГц составляет 19,5 дБ при КПД (коэффициенте полезного действия) 47 %. Все каскады усилителя работают в классе "С".
