QRP-передатчик мощностью 7 Вт

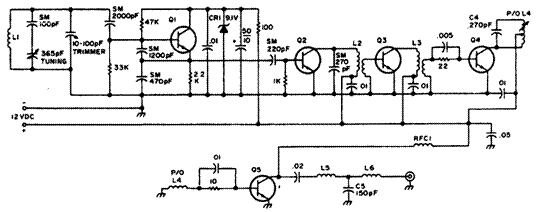

Схема (рис. 7.38) рассчитана для работы с максимальной мощностью 7 Вт при QRP-радиосвязи (маломощной радиосвязи) в любом CW-диапазоне 80—10 м в случае использования, как правило, неэффективных антенн переносных устройств для того, чтобы при передаче иметь возможность пробиваться сквозь помехи. Генератор перестраиваемой частоты собран на транзисторе Q1 типа 2N709. Сигнал несущей частоты усиливается по напряжению трехкаскадным усилителем на транзисторах Q2—Q4. Первый каскад на транзисторе Q2 (2N697) представляет собой буферный усилитель. Второй каскад на транзисторе Q3 типа 2N697 — усилитель. Предоконечный каскад, собранный на транзисторе Q4 типа GE63, управляет оконечным усилителем на транзисторе Q5 типа НЕР53001 производства компании Motorola. В режиме телеграфии телеграфный ключ может быть подключен к каскадам на транзисторах Q2, Q3 или Q4.
