Усилитель мощностью 80 Вт для 2-метрового диапазона

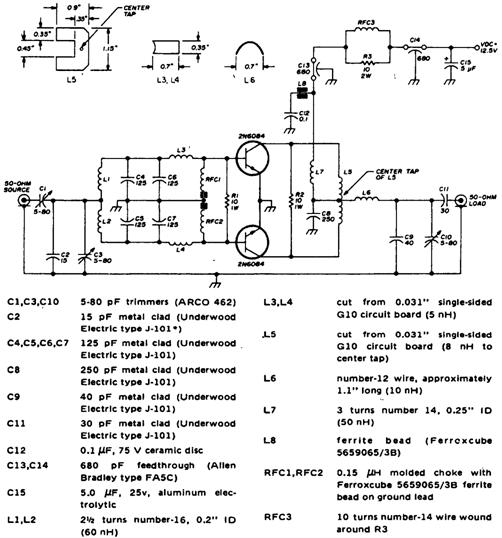

Однокаскадный усилитель (рис. 7.33) использует 2 транзистора 2N6084 и может настраиваться на диапазон'от 144 до 175 МГц. Для получения выходной мощности 80 Вт на частоте 144 МГц на вход усилителя необходимо подать входную мощность 20 Вт. Усиление по мощности составляет 6 дБ при частоте 144 МГц.
