Возбудитель мощностью 1 Вт для диапазонов частот 7 и 14 МГц

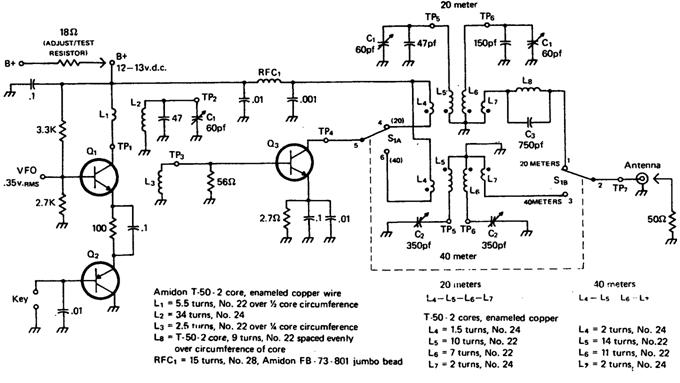

Схема (рис. 7.34) предназначена для использования в простом маломощном передатчике с полупроводниковым генератором перестраиваемой частоты (VFO), который перекрывает диапазон 40—20 м. Для управления можно применять любой генератор перестраиваемой частоты на 7 МГц, который выдает сигнал с эффективным значением напряжения равным 0,45 В на 1000-омной нагрузке. Схема состоит из буферного усилителя на транзисторе Qi класса "А" и ключа Морзе на транзисторе Q2. Транзистор Q3 является усилителем класса "С" для частоты 7 МГц (40 м) и с удвоителем частоты для 14 МГц (20 м). В схеме применяют следующие транзисторы: Qx типа MPS6514, Q2 — 2N3906 или эквивалентный ему, Q3 — MPS-U31. Все обмотки ВЧ-трансформаторов выполнены на ферритовых тороидальных сердечниках Т-50-2 производства компании Amidon.
