Тестер для транзистора

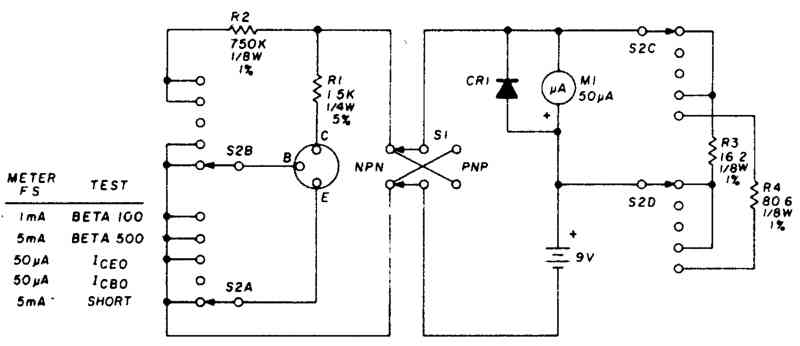

Тестер пригоден для отладки и испытания маломощных транзисторов. Установите 5-позиционный переключатель на 4 направления S2 в положение "SHORT" (нижнее положение) перед тестированием транзистора. Переключателем S1 выбирается тип проводимости транзистора — п-р-п или р-п-р. Если измерительный прибор что-нибудь показывает, то транзистор неисправен и дальнейшее тестирование бесполезно. Если измерительный прибор устанавливается на "О", то переключатель S2 ставится на позицию "1Сво" (ток коллектор-база, при свободном неподключенном эмиттере). Транзистор непригоден, если в наличии имеется большой размах сигнала в любой позиции переключателя S1; у работоспособных современных транзисторов этот ток измеряется в наноамперах, у более ранних ток имеет большие значения, особенно если речь идет о германиевых транзисторах. Повторите тест для позиции "Iceo" (ток коллектор-эмиттер, при свободной неподключенной базе), который должен был быть для коэффициента усиления тока (Beta (бета)) больше, чем 1Сво-Современные транзисторы, возможно, ничего здесь не покажут. Для последнего Beta-теста более старые типы показывают 100 или меньше и современные транзисторы, такие как 2N3391, имеют Beta-значения между 300 и 400. В схеме в качестве элемента CR1 используется диод 1N4603.
