Тестер полосового фильтра

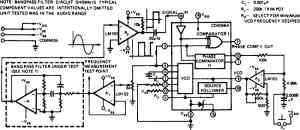

Центральная частота активного полосового фильтра измеряется с использованием схемы генератора с фазовой автоподстройкой частоты CD4046A . Выход генератора VCO (вывод 4), управляемого напряжением, подключается к тестируемому полосовому фильтру через буферный усилитель Aj. Выходной сигнал фильтра подается на вход усилителя-ограничителя А2, с которого сигнал прямоугольной формы поступает на вход компаратора системы фазовой автоподстройки частоты микросхемы CD4046A. Когда генератор, управляемый напряжением, и сигналы фильтра будут находиться в фазе, что соответствует углу фаз 0°, генератор системы фазовой автоподстройки частоты будет настроен на центральную частоту фильтра. Точность измерения составляет 1 % для НЧ-диапазона.
