Карманный тестер кварцевого резонатора

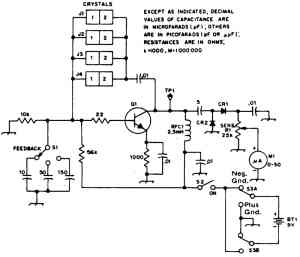

Основой схемы тестера является генератор Пирса на я-р-л-транзисторе (типа 2N4124, MPS3563 или НЕР53), который с помощью прибора Ml показывает, генерирует ли кварц в диапазоне от максимального до минимального значения частоты равного 455 кГц. Для более низких частот емкость конденсатора обратной связи, подключаемого с помощью переключателя S1, должна быть увеличена. Панельки Л—J4 используются для различных типов кварцев, которые должны испытываться. С заведомо хорошим кварцем схема может использоваться также для тестирования биполярных транзисторов, причем переключателем S3 может устанавливаться правильная полярность. В схеме применяются германиевые диоды типа 1N34A или эквивалентные им.
