Устройство опроса с переменным поиском

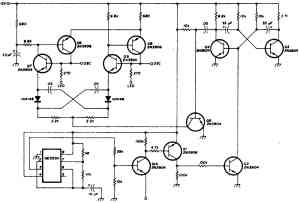

Схема (рис.) позволяет осуществить комбинированный опрос станций между 2 каналами с периодическим переменным поиском, чтобы препятствовать устройству фиксироваться на одном канале в течение длительного времени. Таймер "NE555 предназначен для автоматического управления устройством таким образом, что частоты в каждом канале могут проверяться, по меньшей мере, каждые 15 сек. Если устройство опроса расширить до 4 каналов, то общее время контролирования будет не более 1 мин.
