Генератор перестраиваемой частоты на 5—5.55 МГц

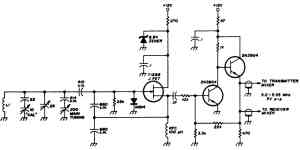

Генератор (рис.) применяется как с приемником, так и передатчиком любительского приемопередатчика 20-метрового диапазона. Катушка L1 с индуктивностью 3,5 мкГн намотана на керамический 6-миллиметровый сердечник без подстроечного стержня. Точная регулировка индуктивности достигается с помощью изменения количества витков. Полевой транзистор, используемый в схеме, может быть также типа 2N4416 или MPF102 производства компании Motorola. Генератор перестраиваемой частоты (VFO) подключается к буферному усилителю с обратной связью, выполненному на паре транзисторов 2N3904 (тип транзистора некритичен).
