Генератор перестраиваемой частоты на 7—7,1 МГц

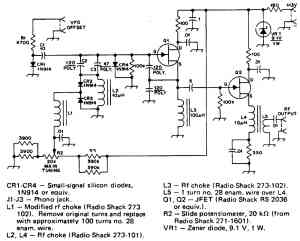

Полевой транзистор QI схемы (рис.) работает как генератор с частотой, которая определяется конденсатором С2, индуктивностью L2, диодами CR2 и CR3. Диоды, смещенные в обратном направлении, работают как зависимые от напряжения емкости. Уровень смещения, устанавливаемого с помощью потенциометра R2, определяет их емкость и, следовательно, частоту генератора. Генератор перестраиваемой частоты работает как при передаче, так и при приеме. При передаче напряжение в точке соединения резистора R1, конденсатора С1 и диода CR1 практически отсутствует. Таким образом, существует только небольшое влияние этих элементов на частоту генератора. При приеме приложенное напряжение 12 В к резистору R1 влияет на то, что диод CR1 открывается и конденсатор С1 частотно-определяющей цепи будет подключаться к нулевому проводу. Это приводит к изменению частоты генератора примерно на 100 кГц от рабочей частоты, для того чтобы приемник не запирался. Транзистор* Q2 является буфером между генератором и передатчиком. Стабилитрон VR1 на напряжение 9,1 В предназначен для питания генератора и буферного каскада.
