Применение угольного микрофона в транспортном средстве

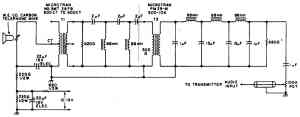

Фильтр схемы (рис.) улучшает свойства обычного угольного микрофона, который взят из телефона и может использоваться в приемопередатчике транспортного средства. Необходимое рабочее напряжение 3,5 В для угольного микрофона формируется резисторами схемы, а при помощи фильтра подавляются помехи, которые возникают при работе генератора +12-вольтового источника напряжения транспортного средства. Напряжение выходного сигнала фильтра потенциометром с сопротивлением 100 кОм уменьшается от 0,25 мВ до значения, которое необходимо для передатчика.
