Вставляем транзистор в схему.Расположение контактов транзистора.
Транзисторы обычно имеют три вывода, которые называются следующим образом:
база,
эмиттер,
коллектор.
База транзистора присоединяется к источнику напряжения или тока и служит для управления включением и выключением транзистора. Выводы эмиттера и коллектора подключаются либо к положительному или отрицательному потенциалам, либо к земле. Что и куда именно — зависит от схемы.
Расположение контактов транзистора изображено на рис. 4.11. Лишь немногие транзисторы (и среди них в основном полевые транзисторы) могут иметь четвертый вывод, который, как правило, служит для заземления корпуса на шасси схемы.

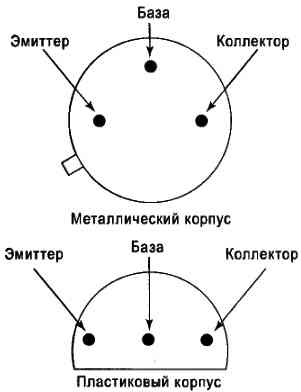

Рис. 4.11. Вид снизу двух корпусов трехвыводных транзисторов
Внимание!Является абсолютной и непререкаемой истиной то, что транзистор нужно устанавливать в схему только согласно его цоколевке. Перепутав местами его выводы, можно запросто спалить и сам транзистор, и прихватить другие элементы схемы. Между тем (кажется, чтобы запутать радиолюбителя еще больше), в спецификациях часто (хоть и не всегда) указывают контакты транзисторов с видом на корпус снизу, потому что именно так вы его впаиваете в схему. Таким образом, часто можно встретить изображение расположения контактных выводов в таком виде, как будто его перевернули вверх ногами. Впрочем, нужно признать что такое представление в некоторой степени облегчает пайку транзистора в плату.
