Типы транзисторов

Начнем с того, что транзисторы бывают двух типов: NPN и PNP. Эти загадочные аббревиатуры обозначают порядок наложения эдаких бутербродных слоев или - в нашем случае - pn-переходов в полупроводниковом материале, из которого и состоит транзистор.

Конечно, просто глядя на транзистор нельзя сказать, какого типа полупроводниковая структура находится в середине его корпуса, если вы, конечно, не обладаете рентгеновским зрением; однако спецификация однозначно указывает тип транзистора, что и доказано на рис. 4.12. Выбор типа транзистора зависит от того, как и для чего планируется использовать транзистор в схеме.

Только вопрос о правильном выборе типа транзистора мог бы занять всю эту книгу, но смело можно утверждать, что спутывание или прямая замена NPN и PNP транзисторов недопустимы (замена одного типа транзистора другим в большинстве случаев допустима, но также требует значительного изменения схемы их включения). То есть, если в схеме указано, что в таком-то узле требуется PNP-транзистор, то замена его на NPN, скорее всего, приведет только к появлению дымка из устройства.

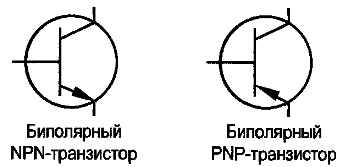

Рис. 4.12. Условные графические символы, обозначающие NPN- и PNP-транзисторы. Для NPN-структуры стрелка рисуется от центра круга к его краю, а для PNP - наоборот, к центру

Как будто вам и так мало запоминать, кроме типа перехода транзисторы характеризуются еще и технологией его создания. Существует два основных типа транзисторов: биполярные и полевые. И вот чем они отличаются.

Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.

Полевые транзисторы. Также имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).

Совет
Технологически полевые транзисторы подразделяются на МОП-транзисторы (металл-оксид-полупроводник - типичная структура полевого транзистора с индуцированным каналом) и транзисторы со встроенным каналом. Для начинающего радиолюбителя разница между ними не столь важна, но знание терминологии поможет вам выглядеть профессионалом, когда вы будете разговаривать с другими такими же знатоками.

Внимание!
Разряд статического электричества может повредить полевые транзисторы, поэтому, как минимум, следует хранить их в антистатической упаковке. При покупке полевых транзисторов необходимо брать их в антистатической сумке или пластиковой трубке и хранить там до тех пор, пока не используете.
