Корпуса микросхем. Высокая плотность упаковки в интегральных схемах
Все перечисленные выше компоненты размещаются по одному в корпусе. Их называют дискретными радиоэлементами, т.е. изготавливаемыми по отдельности.
Теперь же мы перейдем к интегральным схемам, этому чуду мысли, созданному в XX столетии. Эти изумительные творения рук человеческих, также называемые ИС, представляют собой микроминиатюрные электронные схемы, размещенные на одном-единственном кристалле полупроводника.
Типичная современная интегральная микросхема может содержать сотни транзисторов, резисторов, диодов и конденсаторов. Благодаря такой высокой плотности становится возможным строить целые схемы, используя всего пару-тройку корпусов. ИС являются "кирпичиками", из которых строятся более сложные схемы. Вы просто связываете отдельные микросхемы и в результате получаете практически любое готовое электронное устройство.
То, как радиоэлементы связаны между собой внутри кристалла, однозначно определяет функционирование микросхемы. Сами ИС можно как паять в схему, так и вставлять в разъемы.

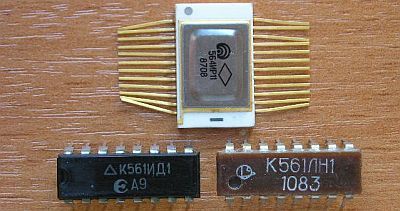

Интегральные микросхемы чаще всего поставляются в корпусах с двухрядным расположением вывода (корпуса типа DIP - dual-in-line pin), изображенных на рис. 4.13. На иллюстрации показано несколько микросхем разных размеров, имеющих от 8 до 40 выводов. Наиболее часто на практике применяются 8-, 14-, 16- и 28-выводные корпуса.
