Диоды или «Диодомания»

Диод представляет собой простейшую форму полупроводникового прибора. Полупроводники используются в электронных схемах для контроля потока электронов (вы могли прочитать о них больше в главе 1).

Диод имеет два вывода, каждый из которых обладает крайне большим сопротивлением для тока, текущего в одном направлении, и малым - для тока, протекающего в противоположном. Иными словами, диод служит своеобразным клапаном, пропускающим электроны лишь в одном направлении; в противоположном они пройти не могут.

Диоды используются в массе различных схем, и их можно разделить на несколько типов. Вот список наиболее широко применяемых диодов.

Зенеровский диод (стабилитрон). Ограничивает напряжение до определенного уровня. На таком диоде можно дешево и удобно построить регулятор напряжения для вашей схемы.

Светоизлучающий диод (светодиод, или СИД). Все полупроводники излучают кванты света, если через них протекает ток. Светодиоды излучают этот свет в видимом диапазоне спектра. В настоящее время можно найти светодиоды всех без исключения цветов радуги.

Кремниевый управляемый диод (тиристор). Тиристор представляет собой своеобразный ключ, используемый для контроля переменного или постоянного тока. Такие элементы широко применяют в реостатах для регулирования освещения.

Выпрямительный диод. Этот основной тип диода преобразовывает (или выпрямляет) переменный ток в постоянный. {Запомните: переменный ток постоянно пульсирует между плюсом и минусом, а постоянный ток стабилен и может быть постоянно либо положительным, либо отрицательным. Примеры сигналов постоянного и переменного тока изображены на рис. 4.6. Диоды очень часто называют выпрямителями, поскольку эту функция является основным их свойством.

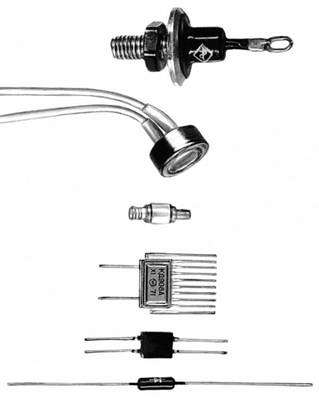

Рис. 4.7. Виды корпусов распространенных типов диодов. Диоды большего размера, как правило, используются в приложениях с большими значениями рабочих токов и напряжений
