Цоколевка микросхем. Что такое цоколевка ИС?

По своей природе интегральные микросхемы требуют наличия большого количества контактов. Эти контакты носят название выводов. Один из выводов может подключаться к источнику питания, другой к земле, третий использоваться как вход микросхемы, четвертый - как ее выход и т.п.

Функции каждого вывода определяются цоколевкой, или схемой расположения выводов. Цоколевка не печатается на корпусе устройства, и, чтобы правильно подсоединить ИС к схеме, необходимо найти и изучить расположение ножек ИМС в спецификации.

Спецификации и цоколевка по всем широко используемым (и многим специализированным) микросхемам можно найти на нашем сайте в спарвочниках по микросхемам, либо поискав через Google или Яндекс по номерам ИС.

Чтобы определить, какую функцию выполняет каждый конкретный вывод, по умолчанию им присвоены номера, которые считаются против часовой стрелки, начиная с верхнего левого угла (как правило, но далеко не всегда), ближайшего к специальной метке.

Эта метка носит название ключа и может представлять собой как значок, так и выемку на корпусе. Выводы нумеруются сверху вниз, начиная с первого - того, что возле метки - ключа. Возьмем, к примеру, ИС, изображенную на рис. 4.14.

Она изготовлена в 14-выводном корпусе, и выводы нумеруются, начиная с левой стороны, т.е. слева сверху вниз расположены выводы с 1 по 7, а справа - с 8 по 14, причем они идут уже снизу вверх, не прерывая, таким образом, порядка нумерации.

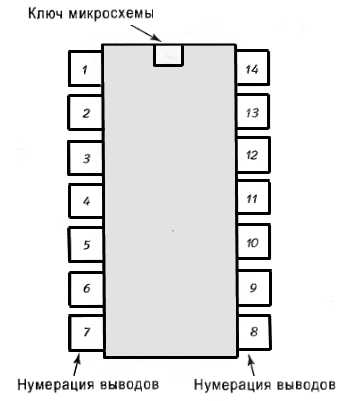

Рис. 4.14. Нумерация выводов микросхемы  осуществляется против часовой стрелки, начиная с ключа.

Рис. 4.14. Нумерация выводов ИС осуществляется против часовой стрелки, начиная с ключа. В данном случае номера следуют от левого верхнего угла, а ключ располагается по центру сверху

На электрических принципиальных схемах соединения интегральных микросхем указываются в одном из двух видов.

На некоторых принципиальных схемах ИМС указаны в виде контуров с пронумерованными выводами. Номера выводов соответствуют цоколевке микросхемы (помните, что они начинаются с ключа и считаются против часовой стрелки). Такие принципиальные схемы легко "читать" и паять по ним схемы, поскольку не требуется заглядывать в спецификацию для определения цоколевки - достаточно просто убедиться, что вы правильно посчитали выводы и точно следуете схеме их соединения.

Если на схеме не указаны номера выводов, необходимо достать копию цоколевки. Для стандартных микросхем расположение выводов нетрудно найти в справочниках по микросхемам или спецификациях из Интернет, для нестандартных же часто помогает посещение Web-сайта фирмы-производителя, где, возможно, находится нужная спецификация.

Совет.
Часто оказывается полезным сделать фотокопию расположения выводов из спецификации, даже если на тэиндигшальной схеме указаны номера выводов. Имея ее под рукой, вы всегда сможете перепроверить свою работу (да и саму принципиальную схему) на предмет ошибок в разводке. Номера на схеме тоже ставил простой человек, и вы можете, таким образом, застраховаться от ошибок и потери времени.
