Параллельное соединение

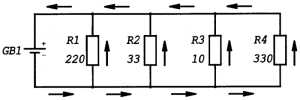

Есть один способ решить проблему выхода из строя всей последовательной схемы при отказе одного ее элемента раз и навсегда. Он заключается в параллельном соединении компонентов, как показано на рис. 7.5. Такое включение позволит лампам одной гирлянды ярко светиться, даже если перегорит несколько штук.
Посмотрим, как работает электрическая цепь, изображенная на рис. 7.5. Электроны текут, как обычно, от отрицательного вывода батареи к положительному по всем возможным путям. Те из них, которые выбрали путь через определенный резистор, минуют только его, не возвращаясь, чтобы пройти через другой компонент. Таким образом, поток электронов делится на части, и если в цепи из 200 компонентов выйдет из строя один, то 199 остальных продолжат работать как ни в чем ни бывало.
Для того чтобы рассчитать общее сопротивление цепи, показанной на рис. 7.5, нужно использовать следующее уравнение:
Если при последовательном включении общее сопротивление цепи равнялось простой сумме сопротивлений всех ее элементов, то для параллельного включения общее сопротивление будет меньше, чем величина самого малого сопротивления. В этом можно убедиться, если посмотреть, что в предьщущем примере общее сопротивление составило всего 7,2 Ом, т.е. менее 10 Ом (минимального номинала в этой цепи).
Ток, протекающий по всем ветвям параллельной схемы, можно рассчитать, используя полученное выше общее сопротивление и закон Ома. Если взять ту же батарею на 9 В, то по параллельной схеме из все тех же четырех резисторов потечет ток 1,25 А:
