Изменение величины тока с помошью резистора

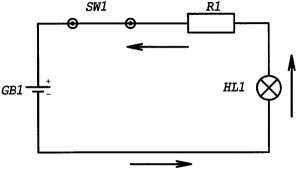

Допустим, вы построили модель игрушечной железной дороги и хотите освещать платформу главного вокзала, но не слишком ярко, чтобы соседи не заметили и не подумали невесть что. Для этого достаточно в схему, составленную выше, дополнительно ввести резистор. Новая схема, с добавленным сопротивлением, изображена на рис.

Изменение величины тока с помошью резистора

В главе 4 уже был пояснен термин "резистор"; он происходит от латинского resistio — со-противляться, поскольку сопротивляется движению через него электронов. Появление в схеме резистора уменьшает количество носителей электрического заряда, протекающих в проводниках, а чем меньше их пройдет через нить накалиьания лампы, тем меньше света она даст.

Для расчета тока, текущего через любой элемент схемы до и после введения резистора, можно воспользоваться законом Ома (подробнее об этом замечательном правиле шла речь в главе 1). Пусть собственное сопротивление лампы накаливания составляет 5 Ом, а напряжение на выводах батареи равно 3 В; тогда ток составит

I = U / R = 3 В / 5 Ом = 0,6 А

Здесь прописная литера I служит для обозначения тока, U — напряжения, a R — сопротивления.

После же добавления в цепь резистора сопротивлением, скажем, 5 Ом, полное сопротивление схемы станет равным 10 Омам, и ток будет равным уже

I = U / R = 3 В / 10 Ом = 0,3 А

Таким образом, резистор отсекает часть тока, протекавшего через нить накаливания лампы ранее. Такое уменьшение тока позволяет "приглушить" освещение лампы и даст, наконец-то, возможность станционному смотрителю железной дороги вздремнуть часик-другой.
