Другие символы

На принципиальных схемах время от времени можно встретить некоторые другие условные символы, обозначающие те или иные электрические либо электромеханические детали. Обычно символика принята такой, что элементы на схеме говорят сами за себя, т.е. понять их свойства можно даже чисто интуитивно; сейчас пришло время упомянуть и эти обозначения.

О переключателях следует сказать особо. Схемотехнические символы электрических ключей обязательно включают указание на количество полюсов (контактов) и позиций элемента. Каждый полюс служит для подключения к определенному напряжению тех или иных частей схемы. Подробнее о ключах и их типах будет написано в главе 7.

Теперь составим список наиболее широко распространенных типов переключателей и их вариаций, с которыми можно столкнуться при разработке электронных устройств.

Однополюсный однонаправленный ключ (SPST) имеет две позиции (вкл./выкл.) и одну пару контактов.

Двухполюсный двунаправленный ключ (DPDT) имеет три позиции (вкл./вкл. или вкл./выкл./вкл.) и два или три контакта.

Другие варианты включают двухполюсный однонаправленный (DPST) ключ и вообще ключи с тремя и более полюсами.

В дополнение к количеству полюсов и направлению переключения некоторые переключатели характеризуются подпружиненными контактами (они называются ключами без фиксации или ключами с самовозвратом). Такие элементы бывают нормально разомкнутыми или нормально замкнутыми, т.е. уже по названию видно, в каком обычно положении они находятся. К примеру, контакты нормально разомкнутого ключа не соприкасаются до тех пор, пока ключ не будет нажат.

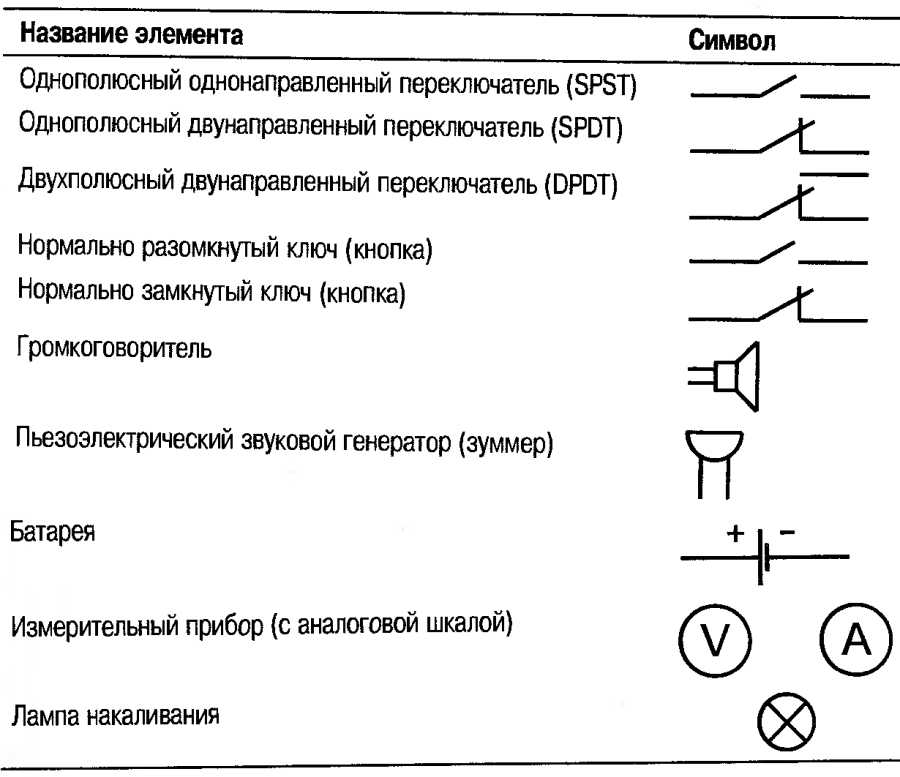

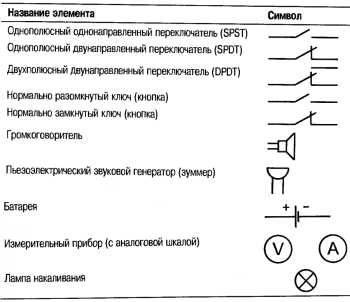

В табл. показаны символы наиболее употребляемых переключателей, а также некоторых других элементов: динамиков, батареи, лампы накаливания.

Согласно принятым правилам изображения УГО, размыкающий контакт (т.е. нормально замкнутый ключ) изображается в замкнутом положении, а замыкающий (т.е. нормально разомкнутый) контакт — в разомкнутом. Следовательно, простая кнопка, которая замыкает контакт, имеет точно такой же символ, как и общее обозначение ключа, а размыкающая кнопка, отличается только положением своего контакта.
