Один элемент на все случаи – радиодетали с переменным номиналом

Некоторые типы электронных компонентов позволяют подстраивать свои рабочие параметры. Таким образом, вместо того, чтобы работать при одном значении некоторого электрического параметра (напряжения, тока, емкости и т.п.), становится возможным перестраивать его под свои нужды.

Наиболее распространены следующие типы подстраиваемых элементов.

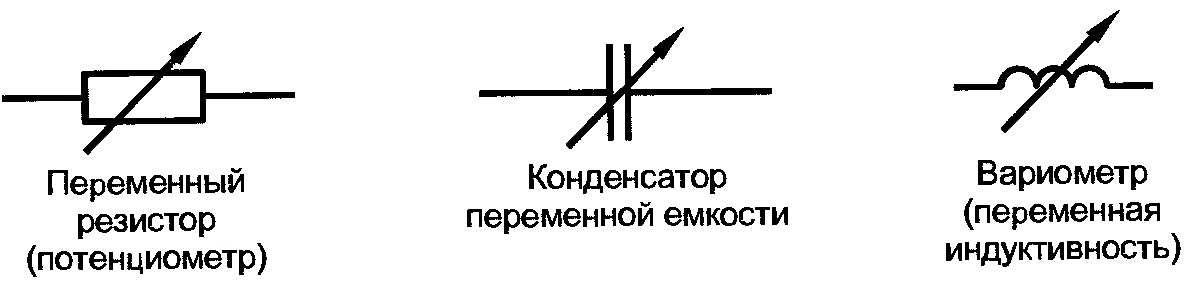

  • Переменный резистор. Его еще называют потенциометром или просто переменником. Наверное, это наиболее используемый в электронике тип подстраиваемого радиоэлемента: потенциометры применяют в качестве регуляторов громкости звука, реостатов систем освещения и в сотнях других приложений. Переменный резистор состоит из элемента с определенным сопротивлением, намотанного между двумя выводами (как спираль в лампе накаливания). Вдоль этой спирали скользит третий контакт, посредством которого и меняется сопротивление всего элемента, когда кто-то вращает регулятор. Символ, которым обозначают потенциометр, изображен на рис. 6.8.
  • Переменный конденсатор. Такие конденсаторы используются довольно часто в схемах подстройки частоты, например в радиоприемниках с амплитудной модуляцией (AM). Переменная емкость состоит из двух или более металлических пластин, разделенных воздушным зазором. Обороты лимба переменного конденсатора изменяют величину зазора и, таким образом, меняют емкость элемента.
  • Переменная катушка индуктивности. Как и переменный конденсатор, чаще всего катушку с изменяемой индуктивностью можно встретить в схемах подстройки частоты. Типичная конструкция такой радиодетали состоит из провода, намотанного вокруг подвижного металлического сердечника. Перемещая сердечник вдоль катушки, можно плавно изменять индуктивность элемента.
