Провода и электрические соединения.

Изготовление электронной схемы требует обязательного соединения между собой электрических компонентов, чтобы позволить току протекать через них. В подразделах далее речь пойдет о связующем звене электроники: проводах, кабелях и соединителях.

Провода

Провода, которые используются в электронике, на деле представляют собой простую металлическую жилу, обычно из меди. Они имеют лишь одну функцию - позволять течь потоку электронов.

При всем том оказывается, что при работе с электронными поделками можно применять несколько разных типов проводов, и о том, как правильно выбрать нужный, мы и поговорим в этом разделе.

Многожильный или одножильный провод?

Если разрезать провод обычной бытовой электролампы (сначала, конечно, следует убедиться, что это та самая старая лампа, которую хочет выбросить ваша тетушка, а затем обязательно отключить ее от сети!), то можно увидеть, что он состоит из нескольких жгутов очень тонких жилок, возможно, даже изолированных.

Такой провод называется многожильным. Если же вдруг провод к лампе окажется состоящим только из одного проводника, то перед вами - одножильный провод. Примеры этих типов проводов изображены на рис. 5.1.

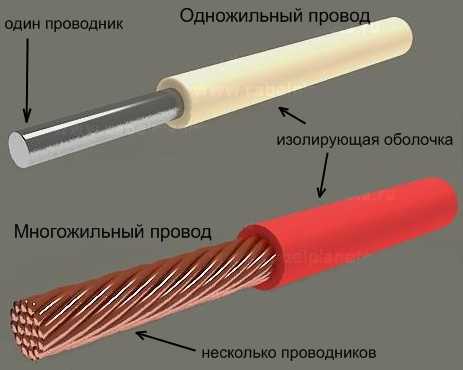

рис. 5.1. типы проводов

В каких же случаях используется каждый из приведенных выше типов проводов? Это не так сложно, как может показаться на первый взгляд. Многожильный провод применяют там, где проводник нужно часто гнуть или сматывать. К примеру, для выводов мультиметра используют именно многожильные провода, потому что они часто сгибаются, и, если взять простой провод, через несколько минут он просто сломается в месте изгиба.

Одножильный же проводник удобно использовать на макетных платах (о них подробнее в главе 7) и вообще там, где не планируется часто двигать провод. Одну жилу значительно легче вставить в переходное отверстие на плате, да и форму, в которую ее согнули, она держит не в пример лучше. Если для тех же работ взять многожильный провод, то придется распутать его жилы, чтобы протолкнуть в узкое отверстие, при этом не только испортится его внешний вид, но и можно что-то замкнуть.

Размер тоже важен

При сборке схемы правильный выбор провода почти столь же необходим, как подбор радиодеталей согласно их параметрам. Провода характеризуются толщиной, или, выражаясь техническим языком, диаметром. Чем толще проводник, тем больший ток он может пропускать.

В качестве руководства по выбору толщины провода можно привести следующие простые рекомендации.

  • Для большинства электронных проектов достаточно проводов диаметром 0,5 мм.
  • Для применения в относительно тяжелых условиях, где токи могут быть весьма значительны, рекомендуется брать проводник диаметром не менее 1 мм.
  • Для монтажа на печатных платах при помощи проводов удобно использовать совсем тонкий провод диаметром 0,25 мм.

Сказанное в предыдущем абзаце справедливо для всех проектов, с которыми вы столкнетесь в главах 14 и 15. Провода большего диаметра используют в задачах с большими величинами токов: например, для питания электроплиты на кухне следует выбрать провод диаметром не менее 4 мм.

Если вам вдруг когда-нибудь придется работать над проектом, в котором вы столкнетесь с более высокими напряжениями, чем те, которые встретятся в этой книге, то для правильного выбора проводов лучше уточнить технические требования или ознакомиться с рекомендациями надежных источников. Диаметры проводов, которые предписаны к использованию в бытовых условиях, приведены, например, в ГОСТ 22483-77. Убедитесь также, что у вас имеются необходимые навыки и достаточный объем знаний по технике безопасности, прежде чем приступать к работе с высоковольтными цепями.

Радуга из проводов

Тот, кто утверждает, что электроника сера и монотонна, или не знает, о чем говорит, или никогда в жизни не видел проводов. Изолирующая оболочка проводников почти всегда имеет определенный цвет, чтобы идентифицировать назначение данного проводника.

Взгляните, к примеру, на провода, идущие внутри телефона к обычной 9-вольтовой батарее. Как видите, один из проводов черный, другой - красный . Красный провод всегда присоединяется к положительному выводу батареи, а черный - к отрицательному.

При сборке схемы при помощи проводников (например, при использовании макетной платы) также рекомендуется использовать разноцветные проводки, чтобы показать разные типы подключений. Эта простая уловка поможет вам (если, конечно, у вас не фотографическая память) или кому-нибудь еще легко идентифицировать назначение подключений и элементов при повторном взгляде на готовую схему.

Приведем список различных применяемых в электронике и устоявшихся цветов, а также предполагаемое их назначение.

  • Красный используется для соединений с источником положительного потенциала +U.
  • Черный применяют для соединений с источником отрицательного потенциала -U или с землей, хотя в последнем случае разрешается использовать и зеленый.
  • Желтый или оранжевый применяют для входных сигналов, например с микрофона. Если таких сигналов в схеме несколько, то желательно использовать свой цвет для каждого.

Связка проводов в кабели или шнуры

Кабелем называется группа из двух или более проводов, защищенных от окружающей среды общим слоем изолирующего материала материала, как и многожильный провод, речь о котором шла выше. Однако кабель отличается от такого провода прежде всего тем, что в нем каждая отдельная жила также спрятана в изолирующую оболочку. Таким образом, кабели более устойчивы к механическим воздействиям, чем отдельные провода, и потому их используют для прокладки между отдельно стоящими узлами оборудования.
