Измерение напряжения. Измерение тока

Измерение напряжения

Получает ли схема достаточное напряжение? Чтобы ответить на этот животрепещущий вопрос, можно воспользоваться все тем же тестером. Проверки напряжения проводятся при подключенной к источнику питания схеме. Проверять напряжения можно практически во всех узлах схемы, не только уровень питания на источнике или батарейке. Эта процедура предельно проста и заключается в правильной установке щупов: черный вывод нужно поставить на точку с потенциалом земли, а красный — на точку, потенциал которой и нужно измерить.

Таким образом, для выполнения данного измерения сделайте следующее.

1. Настройте мультиметр, как описано в разделе "Настройка мультиметра".

2. Поставьте черный вывод мультиметра в точку с потенциалом земли.

3. Поставьте красный вывод мультиметра в точку, потенциал которой необходимо узнать.

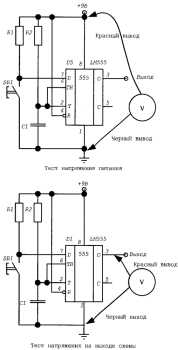

Пару примеров тестирования напряжения показаны на рис. 9.9, оба для схемы на ИМС таймера 555. На верхнем рисунке показана процедура измерения напряжения питания схемы, на нижней — процедура измерения напряжения на выходе таймера. Вследствие того, что сигнал на выходе таймера относится к цифровым, выходное напряжение постоянно меняется от нуля до единицы и обратно.

Измерение напряжения

Сигналы, которые генерируют различные электронные схемы, могут изменяться во времени столь быстро, что мультиметр просто не сможет адекватно реагировать на эти изменения. Дело в том, что сам мультиметр — довольно инерционный прибор, и для измерения быстро меняющихся сигналов следует использовать логический пробник или осциллограф. Подробнее об этих инструментах можно будет прочесть в главе 10.

Измерение тока

Как и для напряжения, проверка тока производится при включенном питании схемы. Отличием является лишь метод измерения: тестер необходимо включить в цепь последовательно с источником питания, так как для измерения тока нужно, чтобы ток протекал через регистрирующий прибор. Такое измерение ответит на вопрос, какой ток потребляет вся схема. Однако следует помнить, что многие цифровые мультиметры имеют ограничение по току до 200 миллиампер или даже менее. Будьте внимательны: если ваш прибор не предназначен для измерения больших токов, то не следует пытаться провести измерение.

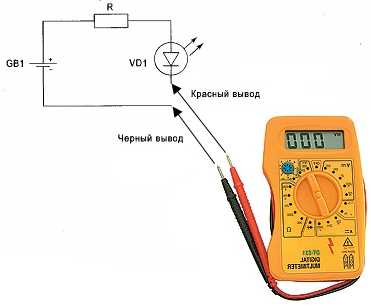

Аналогично описанной выше процедуре можно измерять ток, протекающий в любом из узлов схемы или даже через один-единственный компонент. На рис. 9.10 показан пример измерения тока, протекающего через светоизлучающий диод. Не забудьте, что тест проводится при переключателе, установленном в положение "миллиамперы".

Измерение тока

Любые измерения тока проводятся одинаково: тестер включается в цепь последовательно, как показано на рис. 9.10. Черный вывод нужно установить в точку с меньшим потенциалом, а если производится измерение общего тока потребления схемы — то в точку с потенциалом земли. (С мультиметром, включенным в режиме амперметра следует работать очень осторожно — его сопротивление равно нулю, и если поставить щупы между землей и источником сигнала (или питания), то можно накоротко замкнуть схему и даже спалить источник.) Если во время измерения на приборе вообще нет показаний, необходимо поменять щупы местами. (Цифровые тестеры должны показать на дисплее минус (ток течет в обратном направлении относительно данного расположения щупов), а у аналоговых стрелка зашкалит в нуле.)

После проверки теста тока лучше всегда выключать прибор — эта простая привычка поможет предотвратить повреждения мультиметра.

Берегите предохранитель!

Помните, что измерение токов, превышающих те, для которых прибор предназначен, может привести к серьезным проблемам. Самая незначительная из них — риск сжечь плавкую вставку; если это все же произошло, то для дальнейших измерений нужно поменять предохранитель. Многие аналоговые и цифровые мультиметры имеют отдельное гнездо для измерения тока (не то, в котором производятся измерения напряжения и сопротивления). Обычно оно обозначается как "А" (амперы) или мА (миллиамперы). В это гнездо необхедимо установить красный вывод мултиметра. В некоторых приборах также может присутствовать дополнительный вход для измерении больших токов, до 10 А; этот вход и обозначается соответственно, (например, "10 А"). (Этот вход, как уже говорилось выше, не имеет плавкого предохранителя.) Нужно вниматсльно следить, чтобы использовать при измерениях тока правильные гнезда прибора. Если забыть об этом важном свойстве, то можно повредить тестер (если не повезет) или сжечь предохранитель (если повезет).
