Тестирование исправности переключателя

Невзирая на всю свою простоту, механические ключи могут покрыться грязью, а их движущиеся детали — износиться. Старый ключ вполне может оказаться той причиной, по которой ток не течет через контакт, когда от него это ожидают.

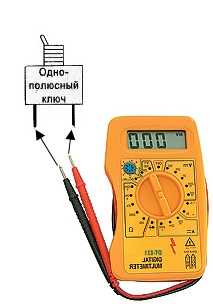

Взгляните на рис. это все, что нужно сделать для того, чтобы проверить механический ключ. Как указывалось в главе 1, простейшим и самым распространенным типом переключателя является однополярный однонаправленный ключ, или ключ типа SPST. Такой ключ можно легко узнать по наличию всего двух контактов: один служит входом для тока, второй — соответственно, выходом. В зависимости от положения замыкателя, переключателем можно пропускать или отсекать протекающий ток.

Тестирование исправности переключателя

Ключ SPST называется однополюсным по той причине, что может подключать к, скажем, источнику только один узел схемы. Тот же ключ получил название однонаправленного потому, что имеет лишь одно направление переключения: вкл./выкл. — никаких промежуточных положений.

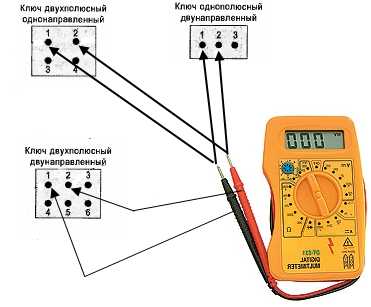

Существуют также и двухполюсные, двунаправленные переключатели, или и то и другое сразу. Так, с помощью двухполюсного ключа можно контролировать два разных узла схемы или даже две схемы (скажем, запитывать одну схему от источника питания 12 В, а другую — от 5-вольтового источника). Двунаправленный ключ может иметь только замыкающие позиции (т.е. быть типа вкл./вкл.) или дополнительно иметь позицию размыкания (вкл./выкл./вкл.). Различные варианты конструкций механических ключей изображены на рис. 9.13, где также показаны способы их тестирования. Есть, конечно, и такие хитроумные переключатели, которые имеют три, четыре и даже пять различных позиций, но они встречаются довольно редко, и, кроме того, представляют собой те или иные варианты описанных выше переключателей, а потому рассматривать их отдельно мы не будем.

Более подробно обо всех этих типах переключателей можно узнать из главы 5, где они обсуждались во всех деталях.

При тестировании исправности переключателей разных типов можно воспользоваться методикой, которая систематизирована в табл. 9.1. Конечно, физическое расположение и функциональное назначение контактов каждого переключателя может несколько отличаться. Так, довольно часто в двухполюсных ключах средний контакт используется как общий провод, и тогда в одном положении замыкателя ток течет с левого контакта на общий провод, а в другом — на общий с правого. Однако не все переключатели имеют подобную конструкцию, и сказать наверняка, как устроен данный ключ, можно только, проведя несколько простых экспериментов.

Количество символов Тип ключа Комментарии
1 SPST Ключ имеет металлический корпус; для тестирования необходимо коснуться одним щупом корпуса, а вторым - контакта
2 SPST Для тестирования коснитесь двумя щупами тестера контактов ключа
3 SPOT Для тестирования коснитесь одним щупом среднего контакта ключа, а другим - одного из боковых контактов. Переключите ключ и проверьте показания тестера еще раз
4 DPST Аналогичен предыдущему типу, но необходимо проверить все комбинации контактов во всех положениях замыкателя
5 DPDT Аналогичен предыдущему типу - необходимо проверить все комбинации контактов во всех положениях замыкателя

При тестировании различных типов механических переключателей будет полезным воспользоваться следующими маленькими хитростями.

  • Когда ключ находится в выключенном положении, на дисплее мультиметра должно высвечиваться показание полного отсутствия проводимости (бесконечное сопротивление).
  • Когда ключ находится во включенном положении, мультиметр должен показывать нулевое сопротивление. Если же тестер показывает отсутствие проводимости, то это верный признак того, что ключ неисправен.
  • Легче всего проверять исправность ключей прямо в схеме. Однако при этом следует помнить, что тогда при размыкании ключа тестер уже не покажет бесконечно большое сопротивление. На дисплее появится число, далекое от нуля, но не равное бесконечности. (Чтобы понять почему, — прочтите "Даже проводник сопротивляется электронам".)

    Иногда попадаются двунаправленные переключатели, которые не имеют позиции выключения. Вместо этого такой ключ имеет сразу две позиции включения. Такие переключатели можно тестировать так же, как и пару простых однополярных ключей, соединенных вместе; для этого, правда, нужно провести два теста вместо одного, но очень простых. Если же ключ все-таки имеет выключающую позицию, то с замыкателем в таком положении (обычно центральном) тестер должен показать бесконечное сопротивление.

    Тестирование исправности переключателя
