Подключение пробника к схеме

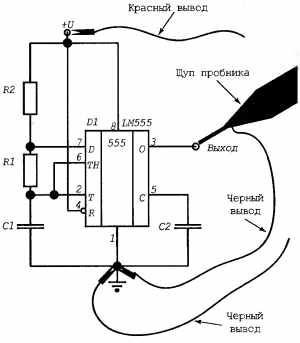

Логический пробник имеет четыре вывода (рис. 10.4). Красный и черный выводы с зубчатыми зажимами (в простонародье— "крокодилами") нужно подключить к земле тестируемой схемы и ее питанию.

Не забудьте сначала определить, попадет ли потенциал источника питания в разрешенный диапазон для имеющегося логического пробника. Для большинства представленных в любительской радиоэлектронике инструментов требуется питание не менее 3 В и не более 15 В (иногда больше, иногда меньше). Для ознакомления с точными цифрами необходимо прочесть руководство по эксплуатации инструмента.

Итак, какие же четыре подключения необходимо сделать перед началом анализа?

  • Черный вывод подключить к земле схемы.
  • Красный вывод подключить в источнику питания схемы. Перед этим необходимо убедиться, что напряжение питания не превышает 15 В или другого уровня, максимального для имеющегося в наличии пробника.
  • Еще один черный вывод пробника опять же нужно подключить к земле схемы. Дублирование земляного вывода необходимо для обеспечения надежного контакта с землей; если один зажим случайно соскользнет, то пробник может прекратить работать или давать случайные показания.
  • Наконец, кончиком пробника следует прикоснуться к той точке схемы, где нужно узнать логический уровень.
  • После того как все необходимые подключения были сделаны, можно смотреть на реакцию пробника. Уровни напряжения в различных точках схемы устанавливаются по индикации и звуковым сигналам.

  • Индикатор низкого уровня напряжения (сопровождается звуковым сигналом низкой частоты): сообщает о том, что пробник установлен в точке с логическим нулем (напряжение около 0 В).
  • Индикатор высокого уровня напряжения (сопровождается звуковым сигналом высокой частоты): сообщает о том, что пробник установлен в точке с логической единицей (напряжение около 5 В).(Или около другого потенциала источника питания.)
  • Быстрое мигание индикаторов низкого и высокого уровней: сообщает, что логический сигнал в данной точке пульсирует (периодически изменяется между высоким и низким уровнями напряжения). Внимание: многие логические пробники могут иметь отдельный индикатор пульсирующего сигнала.
  • Ни один индикатор не горит: если пробник никак не реагирует на установку в какую-либо точку, то это говорит о том, что в данном узле нет никакого определенного сигнала: ни низкого, ни высокого, ни пульсирующего.
