Что же делает осциллограф?

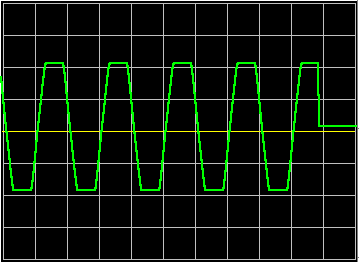

Основная функция осциллографа заключается в визуальном воспроизведении электрического сигнала, независимо от того, является он переменным или постоянным. (Хотя, как правило, осциллографом пользуются для изучения характеристик и формы именно переменных сигналов, поскольку постоянные имеют лишь один важный параметр — амплитуду, а ее можно измерить и тестером.) На экране осциллографа в виде яркой линии можно видеть форму напряжения и ее изменения во времени, как показано на рис. 10.5.
Напряжения постоянного тока на осциллографе выглядят как прямые горизонтальные линии; высота их вертикального расположения говорит об амплитуде сигнала. Напряжения же переменного тока, напротив, изменяются во времени, как показано на рис. 10.5, и по их форме можно судить о характере сигнала. Осциллограф наглядно показывает не только напряжения всех точек такого изменяющегося сигнала, но и его частоту. Довольно внушительный набор характеристик, не правда ли?

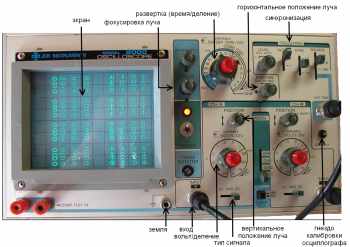

На рис. 10.6 изображен типичный стационарный осциллограф (не самый дешевый, кстати), а также обозначены все его основные органы управления. Мы разберемся, что значат эти ручки, переключатели и входы чуть ниже, в разделе "Вся подноготная сюциллографа".
На экране осциллографа можно видеть градуированную сетку; ось X (горизонтальная) служит для отсчета времени, а ось Y (вертикальная) — для отсчета величины напряжения сигнала. Для определения же цифровых значений времен и напряжений нужно при помощи сетки посчитать количество клеток на экране и умножить на коэффициент, соответствующий одной клетке (см. далее по тексту).
