Настольный осциллограф

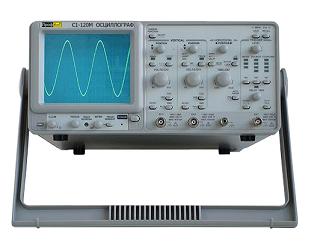

Настольный осциллограф (рис. 10.7) позволяет во всех деталях рассмотреть форму сигнала на своем ярко-зеленом экране. Даже на самых новых моделях предусмотрен полный контроль устройства при помощи ручек и регуляторов на передней панели. Это позволяет максимально быстро выбрать нужный режим работы, не тратя время на блуждание по лабиринтам запрограммированного экранного меню.

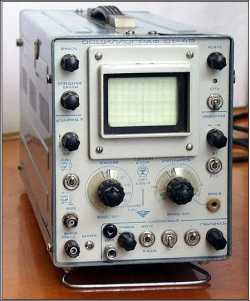

Если наиболее вероятной возможностью поработать с осциллографом является попытка найти бывший в употреблении прибор, то, скорее всего, этот прибор будет принадлежать к классу настольных. Такие устройства изготавливают на протяжении вот уже нескольких десятилетий, но новые модели отличаются от тех, за которыми мог работать ваш дедушка, только наличием компьютерных интерфейсов и пары-тройки дополнительных современных функций.

Специальные функции, о которых полезно знать

За последние пару десятилетий осциллографы приобрели иные очертания по сравнение с более старыми аналогами; добавилось и несколько дополнителоних функций и возможностей. И, хотя в рутинной работе без них вполне можно обойтись, с ростом опыта часто обнаруживается, что такие специальные функции очень удобы и облегчают жизнь. Среди наиболее востребованных можно назвать следующие.

  • Ждущая развертка: при детальном анализе небольших участков протяжённости во времени и сложного сигнала часто возникает необходимость увеличить и исследовать какую-то его часть. Особенно полезна функция ждущей развертки при работе с телевизионными сигналами.
  • Цифровое ЗУ: позволяет сохранять сигналы в цифровой памяти и выводить их на экран в любое удобное время. Сохранив сигнал, его можно растянуть, исследовать какой-то конкретный участок и т.п. Опять же, данная функция особенно востребована при ременте телевизионных приемников. Цифровые запоминающие осциллографы часто позволяют сравнивать сигналы между собой, пусть даже измерения были проведены в разные моменты времени.
  • Как водится, все эти дополнительные функции стоят денег. Так что всегда нужно уметь балансиронать между ценой и функциональностью  прибора.
