Схема шокера. Преобразователь напряжения. Конденсаторы. Разрядник.

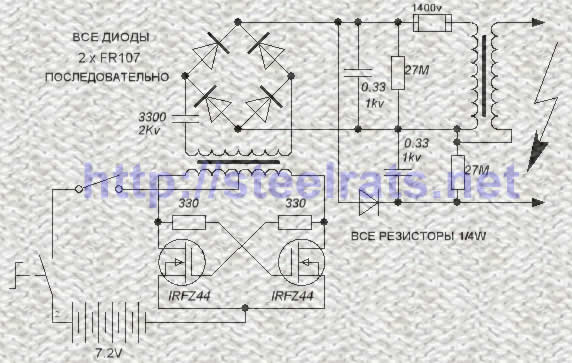

Пришло время увидеть схему шокера. Она очень проста и думаю не вызовет проблем с пониманием ;-) В основе преобразователя "мартовская" схема, впрочем она была предложена еще Фриманом в качестве мега-фанарика. Это может быть любой другой преобразователь напряжения (об одном из альтернативных вариантов пожже) который дает мощность не менее 10 ватт. Этого вполне достаточно учитывая злой принцип действия нашего шокера. А вот далее начинаются чудеса ;-) Через мост заряжается поджигающий конденсатор, и одновременно через дополнительные диоды заряжается боевой конденсатор.
Эти диоды нужны чтобы конденсаторы не создавали одну цепь, иначе пришлось бы хуярить отдельную обмотку трансформатора и второй мост что весьма геморно - изолировать трансформатор придется не хуже выходного да и габариты будут больше, етс етс... На некоторую разницу времени заряда которая в теории присутствует при таком варианте можно смело положить хуй, тк на практике ее попросту нет :-D Отсюда следует только одно ограничение конденсаторы должны быть одинаковые. ЧТо вобщемто нас особо не беспокоит ;-)
| Тип | Название | Кол-во |
| Т | IRFZ44 | 2 |
| R | 330 1/4W | 2 |
| R | 27M 1/4W | 2 |
| С | ЗnЗ 2kV | 1 |
| С | EPCOS В32654-А 334-J, 10ОО Vdc 0.33uF | 2 |
| S | CITEL BH S 1400/15(A71-H14X) 1,4kV 5kA/5A 15% | 1 |
| T - транзистор | ||
| R - резистор | ||
| С - конденсатор | ||
| S - газовый разрядник | ||
Все детали не особо дефицитные, их можно свободно заказать или просто купить на базаре.. Наиболее критичны конденсаторы и разрядник, советую подзаморочится и найти именно те что указаны в списке деталей тк от них зависят размеры шокера и качество его работы. Все остальное можно ставить от балды ;-) Для преобразователя подходят почти любые мосфеты начиная от IRFZ24 и заканчивая IRL2505. Резисторы также некритичны и могу отличатся в ту или иную сторону.. Конденсаторр на 3300 пик нужен для ограничения броска тока в момент запуска, т.е. для защиты преобразователя от проблемы "пиздец" ;-) При использовании довольно злых транзисторов (IRFZ44+) его можно не ставить.
В работе этой схемы есть одна интересная особенность которую некоторые могли уже заметить. А именно при коротком замыкании контактов, например при непосредственном контакте обоих электродов с кожей, правильная работа девайса нарушается, тк боевой конденсатор не успевает заряжатся до нужного напряжения. В данном случае этот косяк не так важен, как в умножительных шокерах, тк напряжение на конденсаторе всего около 1000 вольт, чего не достаточно даже для пробивания тонкой майки. Поэтому для простоты и удешевления конструкции на этот факт было положено ;-) Но все же, если вы собрались идти на войну с нудистами :-D ТО НУЖНО ПоСТАВИТЬ ВТОРОЙ РАЗРЯДНИК последовательно с любым из выходных электродов шокера!

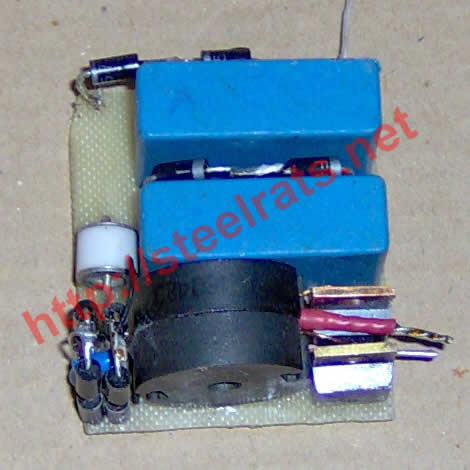

Теперь немного о конструктивной композиции шокера. Вся схема, при использование указанных деталей, помещается на плате размером 40*45мм. Аккумуляторы представляют собой 6 штук NicD типоразмера 1/2 АА, т.е. вдвое короче обычных пальчиковых, емкостью 300 мА\ч. Что соответствует мощности примерно 15вт. Продаются они как запасные для радиотелефонов в виде блоков по 3 или 4 штуки. Стоимость в районе сотни деревянных за блок ;-) Таким образом весь шокер можно сделать размером с пачку сигарет.
Последовательность сборки следущая. Для начала плату шлите нахуй ;-) Тк полюбому в процессе придется перепаивать те или иные детали и она неизбежно туда уйдет... Берем радиатор, например из БП компа и ставим на него транзисторы. Радиатор должен либо иметь изолирующие прокладки либо тогда нужно 2 отдельных радиатора чтобы они не соприкасались между собой.. Прикручиваем их туда и напаиваем все остальное прямо на весу. Таким образом начальный макет должен выглядеть как кучка хлама у вас на столе :-) Не забудьте зафиксировать HV выводы на нужном расстояние (для начала не более 15мм) иначе трансформатор и все остальное за ним также имеет нашс отправится нахуй ;-)
Включаем шокер. Питалово нужно брать именно с тех аккумуляторов которые в дальнейшем пойдут в шокер, всякие там блоки питания и другие источники идут нахуй! Впринципе настройки шокер не требует и должен заработать сразу. Вопрос в том, как он заработает. При указанных аккумуляторах частота разрядов около 35 герц. Если она меньше, тут возможно два варианта, либо трансформатор намотан хуево, либо вы использовали другие транзисторы и нужно подобрать сопротивления по 330 ом.
Смотрим даташит на нужный вам транзистор, ищем там строку "INPUT CAPACITANCE" чем больше цифра, тем меньше должно быть сопротивление и наоборот. К примеру для IRFZ44 оно может быть и 1к, а для IRL2505 не более 240 Ом. Подбором добиваемся оптимальной частоты разрядов... Далее начинаем разводить выходные контакты до предполагаемого расстояния которое вам нужно (например у меня 25мм).
Если все ок, !разводим еще на сантиметр! и в таком состояние делаем тест в течение 5 сек. Если все ок возвращаем прежнее расстояние. Этот запас должен полюбому присутствовать, тк пробой воздуха зависит от многих факторов таких как влажность, давление, и прр., поэтому если расстояние будет "на пределе" в один прекрасный момент вся конструкция уйдет нах... По той же причине везде используется 2 диода вместо одного, хотя и с одним все /вроде бы/ пашет охуительно.
Если все заработало как надо можно смело запаивать детали в плату и переходить к следующему этапу...
